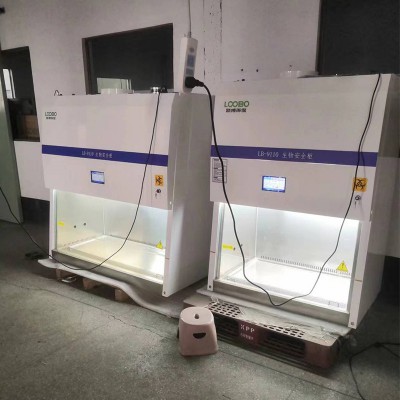

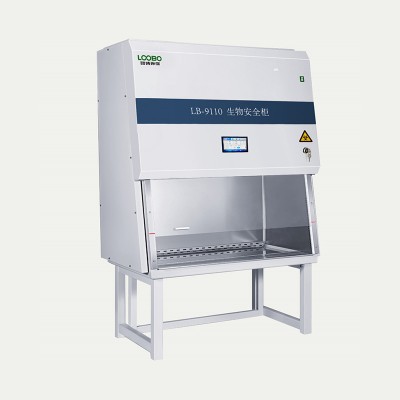

LB-9110 生物安全柜
一、 适用范围
Ⅱ级A2型生物安全柜是具有前窗操作口的安全柜,操作者可以通过前窗操作口在生物安全柜内进行操作,对操作过程中的人员、产品及环境进行保护。
工作环境:(1)仅适用于室内;
(2)环境温度:15°C~35°C;
(3)相对湿度:≤75%;
(4)大气压力范围:70kPa~106kPa;
(5)电源:220V~50Hz
二、 技术参数
本产品属于Ⅱ级A2型生物安全柜,其完全符合中华人民共和国医药行业标准《YY 0569-2011 Ⅱ级生物安全柜》要求,基本参数如下:
型 号 |
LB9110-1100ⅡA2 |
LB9110-1500ⅡA2 |
LB9110-1800ⅡA2 |
电源要求 |
220V~50Hz |
||
外形尺寸 (长x宽x高) |
1100x750x2250 (mm) |
1500x750x2250 (mm) |
1800x750x2250 (mm) |
操作区尺寸 (长x宽x高) |
940x600x660 (mm) |
1350x600x660 (mm) |
1640x600x660 (mm) |
额定功率 |
1100W |
1850W |
1800W |
系统排风总量 |
360 m³/h |
520 m³/h |
620 m³/h |
紫外灯功率 |
30W |
40W |
40W |
LED灯功率 |
12W*2 |
16W*2 |
16W*2 |
下降气流 |
0.35m/s |
||
流入气流 |
0.53m/s |
||
过滤效率 |
99.9995%(直径为0.12μm微粒) |
||
噪声 |
≤67dB(A) |
注:(1)电源消耗功率包括操作区负载的功率(负载不能超过500W);
(2)本公司保留对产品的设计更改权,产品如有设计更改,恕不另行通知。
三、 性能指标
1、生物安全性能
人员安全性:用碘化钾(KI)法测试,前窗操作口的保护因子应不小于1x105;
产品保护:微生物菌落数≤5CFU;
交叉污染保护:微生物菌落数≤2CFU。
2、柜体防泄漏
安全柜加压到500Pa,保持30min后气压不低于450Pa。或保持安全柜内气压在500Pa±10%的条件下,压力通风系统的外表面的所有焊接、衬垫、穿透处、熔封处在此压力条件下应无肥皂泡反应。
3、高效过滤器完整性
可扫描检测过滤器在任何点的漏过率不超过0.01% 。
4、振动幅值
频率10Hz和10kHz之间的振动净振幅不超过5μm(rms)。
5、照度
平均照度不小于650 lx,每个照度实测值不小于430 lx。
6、机械性能
安全柜的设计与结构能抗外力引起的翻倒或变形、抗工作台面负载所引起的向下弯曲、抗工作负荷引起的倾翻。工作台面中心加载23kg压力后,工作台面不产生永久变形。
7、电气性能
可触及零部件的允许限值 |
正常条件下电压限值有效值为33V,电流限值正弦波有效值≤0.5mA。 |
单一故障的电压限值有效值为55V,电流限值正弦波有效值≤3.5mA。 |
|
插头连接设备的保护连接阻抗 |
保护导体端子与规定要采用保护连接的每一个可触及零部件之间的阻抗≤0.1Ω |
介电强度试验 |
基本绝缘:1390V 50Hz 交流电压下实验5s后不应出现击穿或重复飞弧。 |
四、 产品特点
1、电动玻璃门控制
前玻璃门为电动控制,液晶显示屏触摸按键控制,也可使用脚踏开关进行控制,无需使用者与玻璃门窗直接接触。玻璃门控制电机为专用可逆调速电机,该电机具有启动力矩大、转动平稳等特点。
2、结构
2.1 生物安全柜整个装置的左右及后部腔体均为负压风道,使工作区与外部环境形成气幕及箱体双层隔离,同时工作区被负压包围,保证产品不发生泄漏。
2.2 箱体部分采用1.5mm厚的冷轧钢板且表面静电喷涂,增强了结构强度,整个装置更加稳重。
2.3 工作区台面及装置内侧为不锈钢材质,美观耐腐蚀。
2.4 底座支架由金属组成,表面静电喷涂。
2.5 控制面板采用IPS液晶触摸屏,使机器外形美观,易于操作。
3、警示和提醒
3.1 前窗操作口报警
安全柜前窗开启高度超过或低于规定的前窗操作口高度时,声音报警器报警,联锁系统启动,开启高度调整至规定的开启高度,报警声音和联锁系统自动解除(前窗操作口高度设定为200mm)。
3.2 前窗在非工作区和非闭合区时,且持续时间超过“前窗报警延时”时,有前窗非工作区报警,会发出蜂鸣器报警。
3.3当过滤器寿命、紫外灯寿命<10%时,会发出蜂鸣器报警。
3.4当安全柜的气流波动超过标称值的20%时,会发出蜂鸣器报警。
