PLC手机互联
1、显示屏: 10英寸工业触摸显示屏;
2、废气净化装置:可每天根据需求设置自动化工作 时间进行废气净化排放;
3、监 测:储存现场可时时监测存储柜内部的温度、 湿度、可燃气体浓度等数值;
4、远程控制:可通过手机端、 电脑端时时在线查看 存储柜内部的温度、湿度、可燃气体浓度等数值并可 实现远程在线查看和控制;
5、报警提示: 当存储柜内部的温度、湿度、可燃气 体浓度等数值超标时,箱体现场会实现防爆声光报警, 同时,云端服务器会发送报警提示信息至管理人员,
直至警报状态解除;
6、联动排风:温度、湿度、可燃气体浓度等数值浓 度超标时,存储柜现场会自动发出强烈的声光报警提 醒并联动排风装置,及时降低存储柜内部的温度、湿 度、可燃气体浓度等数值;
7、可通过移动手机端和电脑端、本地端开启和关闭 防爆防腐离心风
库体内部配置及功能
防爆配电箱:
防爆配电箱外壳材料由铝合金铸压成型,经环氧树 脂涂装;柜体所有门窗开合部分应采取有效措施排 除因开关时摩擦碰撞可能产生的火花 。柜内电路 敷设按照防爆要求设置,所有电气布线均采用防爆 镀锌管和防爆绕性软管保护,柜内外部无任何明线 可见 。柜内的防爆电器设备的安装、维护、检测等 满足《防爆电器设计、安装、维护、检测与安全技 术标准规范实用手册》 的要求;所有防爆设备均可 提供防爆合格证。
低配:手动调节,带有照明与防爆排风开关
中配:手动调节,带有照明、防爆排风扇、防爆空 调、活性炭净化装置开关
高配: 防爆控制配有10寸工业显示屏,实时查看库 内数据,控制库内全部电器。
库体内部配置及功能
防爆灯、防爆应急灯:
1. 柜内装有防爆灯;应急灯
2. 防爆灯具外壳材质选用高强度合金材料和精密的结 构设计,具有较高的抗强力碰撞和冲击能力; 电线采 用防爆穿线管和防爆三通穿接,开关采用防爆开关
产品严格按照GB3836-2000,IEC60079标准要求生产
7.1.4应用范围石化装置、石油平台、加油站、油泵房、 中转站等易燃易爆场所作固定照明; Ⅰ 区、 Ⅱ 区、Ⅲ 区爆炸性气体环境;21区、22区可燃性粉尘环境。
防爆排风扇
1.柜内设有通风净化系统。
2.柜体内部设有防爆风机,具有防爆排风吸附净化功能; 防爆 风机由防爆电机、叶片、面板等部分组成。
3.防风机面板采用优质钢板焊接成型,叶片由铝合金压铸成型, 表面高压静电喷塑。
4.外观美观、采用一体式安装,安全可靠,且带有减振装置, 运行噪音低;
环境及用途,适用于1区、2区危险场所,适用于 ‖A、 ‖ B类T4 及以下组别爆炸性气体环境;广泛应用于石油、化工、军工等危 险场所作厂房或室内外通风冷却散热之库体内部配置及功能
防爆温湿度报警系统: 1.配备温湿度报警系统
2.柜内出现温度升高、湿度升高时触发现场声光报警, 手机报警。
3.报警同时,空调自动开启工作,当库内温室、湿度 降低到报警限制, 自动关闭工作。
防爆空调(恒温控制):
1.配备挂式防爆制热制冷除湿空调,在温度过高时能有 效降低柜内温度;
2.空调带自启停功能,当柜内温度超过设定温度时,空 调自启制冷。当柜内降低设定温度时,空调开启制热, 当柜体内湿度超过设定湿度值, 自动开启除湿工作。当 全部数据设置到规定的停机线后空调自动停止工作
库体内部配置及功能
防爆可燃气体检测报警系统: 1.配备可燃气体检测报警系统
2.柜内出现可燃气体超标时触发现场声光报警、 手机报警。
3.报警同时,防爆排风净化系统会自动工作,净 化排出可燃气体,降低柜内可燃气体浓度,确保 安全。
防爆烟雾报警系统: 1.配备烟雾报警系统
2.柜内出现烟雾或刺激性气味时触发现场声光报警,手 机报警。
3.报警同时,防爆风机会自动工作,排出烟雾或刺激性 气体,降低柜内烟雾或刺激性气体浓度,确保安全。
库体内部配置及功能
防爆监控:
内置海康威视摄像头,带4G功能,可手机实时
查看库内影像,带夜视能,监控柜内情况;监控 可以并联到监控系统
防爆烟雾报警系统:
当柜体内部当温湿度探测器检测有内部温度、湿 度超过设定值、烟感检测到库内有烟雾、可燃气 体检测检测到内部可燃气体超标时发出强烈的声 光报警,探测器会触发1号防爆声光报警灯进行 声光报警提示, 同时启动防爆排风进行通风作
库体内部配置及功能
泄压泄爆装置:
柜体顶部设计有泄压泄爆设施 ,确保发生极端 情况时 ,压力从箱体顶部释放; 更有效的提供 了安全效果 ,提供安全泄爆认证报告。
电气防爆:
柜内电路敷设按照防爆要求设置,所有电气布线均采用防 爆JDG镀锌管和防爆绕性软管保护,柜内外部无任何明线 可见。柜内的防爆电器设备的安装、维护、检测等满足
《防爆电器设计、安装、维护、检测与安全技术标准规范 实用手册》的要求;所有防爆设备均可提供防爆合格证。
库体内部配置及功能
防静电释放器:
柜体 门口设置有人体静 电释放柱 ,用于工作人员在操 作前触摸 ,泄去其身体上所携带的静电荷 ,用于防范 静电危害;
柜体外装设独立避雷针 ,带有防雷保护器 ,使柜 体和突出物体均处于接闪器的保护范围内 ,或通 过合理方式达到整体避雷效果 。 《 GB 5 0 0 5 7
建筑物防雷设计规范
库体内部配置及功能
应急收集池:
柜内地面区域,在柜内设置防泄漏集液槽;集液槽上 铺设热镀锌钢格栅;箱外设有废液排口,用于紧急情 况的废液排出收集。
活性炭吸附净化装置:
可根据需求设定工作时间启动,每天定时工作将柜 体内不可挥发性有机性气体通过活性炭吸附装置过 滤高空排放,排放效率90 ,满足危险废物大气污染 排放标
库体内部配置及功能
双锁管理:
1 . 抗冲击锁+ zhuanye级安全锁,手动。
2 . 双锁设计,满足双人双锁管理需求。
标识标牌:
1 . zhuanye规范的反光警示胶带;
2 . 规范铭牌;警示标签显而易见。
3 . 根据各企业存放不同化学品,确定标牌来粘贴 相关标签、标识标牌。

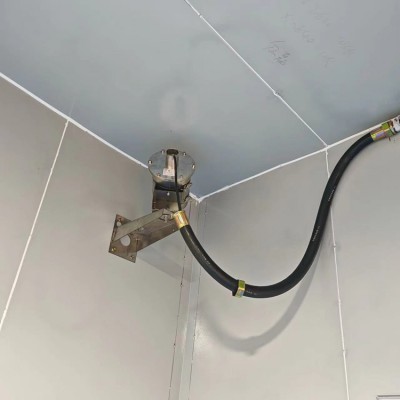

悬挂式干粉自动灭火装置:
覆盖整个柜体内部,当温度超温报警且当室内温度达 到68℃时,感温元件自动爆破, 自动喷放到防护区实 施灭双人消防站:
1 . 柜外设有紧急器材柜存放个人防护用品;
2 . 紧急器材柜配备用品: 防火沙箱,消防级防 护服,手提灭火器,消防铲等。
