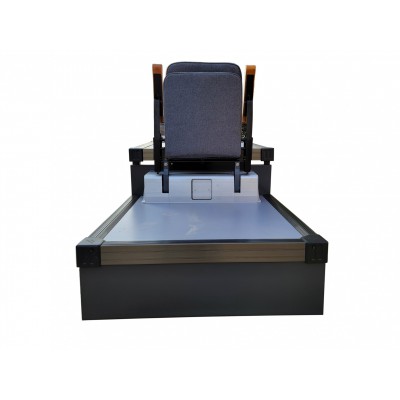

礼堂座椅KTR-4 礼堂座椅

座椅型号：KTR-4

1、座椅背座曲面造型根据人体功能学原理设计。椅背zui大限度的与人体接触，背垫和座垫的弧度完全符合人体生理曲线，增加受力点。座椅座感舒适、美观大方。符合QB/T2602-2013《影剧院公共座椅行业标准》各项技术标准。座椅采用全电动操作，即座椅电动翻转，座椅下方设置电动翻转机构，由驱动电机，减速箱，控制系统组成，翻放机构灵活可靠、外表美观。

2、座椅采用聚氨酯发泡高回弹海绵，根据不同要求，靠背、坐垫采用不同密度海绵，以zui大限的增加舒适度。海绵有害物质释放量极低，甲醛、甲苯、TVOC释放量符合GB/T 1883-2002《室内空气质量标准》标准。

3、座椅面料选用阻燃针织面料，有多种色系供用户选择，面料均为阻燃面料，其阻燃性能达到GB/T 17591-2006(阻燃织物)装饰用织物B1级标准。

物理性能达到GB 18401-2010《guojia纺织产品基本安全技术规范》标准，GB/T 19817-2005《纺织物 装饰用织物》一等品标准。

 4、座椅设置实木扶手，外涂聚脂打磨漆，采用流线型设计，造型优美，触感舒适。中间连接横杠为40*60*2mm矩形管。侧面为ABS侧封盖。

5、座椅采用背座一体连接装置，使用时只需轻轻用手将座按下即可，不用时座位自动回弹，且无噪音。

6、所有金属表面经过喷砂除锈处理，然后静电喷涂。塑粉与金属表面附着力极强，耐腐蚀性和耐划伤性能优于guojia标准。

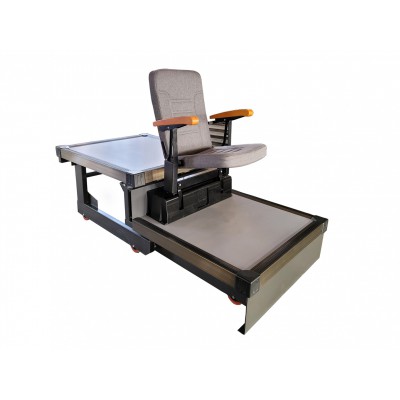

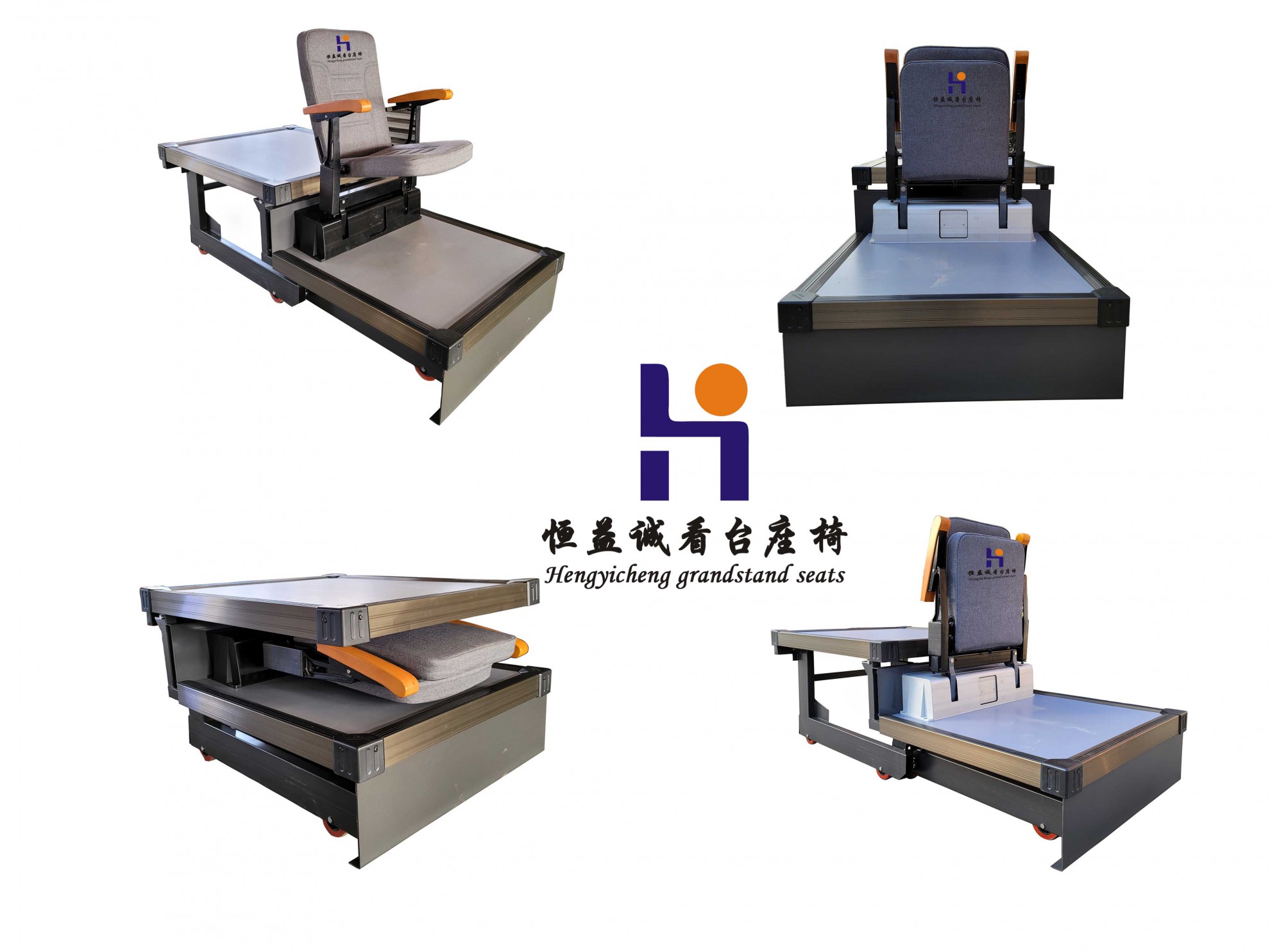

活动看台床架结构说明

活动看台主要由护栏、踏板、看台控制器、底层前梁、防滑条、护角、铝合金装饰条、承重梁、支撑系统、组成。活动看台自重轻，荷载大，床架荷载500KG/㎡，护栏荷载100KG/M。

1、支撑系统

看台支撑系统采用40mm*120mm*2.5mm钢管焊接而成，结构合理，承载能力强。支撑系统下方为行走轮架，外形尺寸40mm*120mm，支撑轮架下方安装有支撑轮，直径100mm，宽度30mm。支撑系统的立柱为40mm*120mm*2.5mm的矩形管，立柱上部与承载横梁相连接，立柱下方设置有用于对下一层行走轮架进行导向的导向机构，确保了看台始终直线向前行走。支撑结构的立柱与后梁之间设置有斜撑，确保立柱与后梁始终保持垂直状态，保证了支撑系统的稳定性和安全性，不会出现左右摇晃现象。

2、前后承重梁。

每层床架的前方和后方设置有承重梁，后承重梁采用冷轧钢板折弯而成，外形尺寸40mm*220mm*2.5mm，前横梁采用30mm*50mm*2.5mm矩形管，前后梁与支撑立柱紧密连接，形成一整体，结构设计合理，承载能力强，不易变形 。

3、踏板系统

踏板系统主要由支撑支架、木板、面层、铝合金装饰条、橡胶防滑条、塑料护角组成。支撑支架采用40MM*40MM*1.5MM方钢管焊接而成，支架均匀排布于前梁和后梁之间。支架上方铺设厚度18mm的层压胶合板，胶合板采用螺丝固定在支撑支架上，台面平整，不易变形，承载能力达500KG/M²。木板表面铺设厚度为1.2MM的灰色PVC地胶，表面平整，防滑，不起皱，便于清洁。

每层踏板的前沿和两侧安装铝合金装饰条，外形尺寸60MM*72MM*1.5MM,铝合金上方镶嵌橡胶防滑条，在铝合金拐角处安装有塑料护角。基于以上设计使踏板外表美观，可有效的防止观众滑倒和划伤。

踏步：看台上方每层的通道处设置一个箱型踏步，高度为层高的一半，踏步骨架采用厚度1.5MM的冷轧钢板折弯而成，骨架上方铺设木板，地胶，安装铝合金、护角。

4、安全护栏

在看台床架的两侧，后侧（靠墙时无后护栏）安装有安全护栏，护栏的高度及间距根据guojia相关标准设计制造。护栏采用层叠式设计，看台伸缩时可随看台自动伸缩。护栏的外框采用20MM*40MM*1.5MM钢管折弯而成，护栏与看台床架采用螺栓固定连接，承载能力强，不易变形。

5、驱动系统

驱动系统主要由驱动轮、传动轴、链轮、减速电机等组成，

驱动电机安装在平台第一排下方，采用国内知名厂商产品，工作电压电压380V/220V，频率50HZ，功率0.37KW-1.5KW不等，电机噪音小于50DB。电机输出扭力通过链条、链轮、传动轴等将动力传递给驱动轮。驱动轮内芯为铸铁铁芯，外层包裹橡胶，在增强摩擦力同时，zui大限度的保护地面不受损坏。每组驱动机构设置4个驱动轮，保证看台运行平稳、不出现跑偏现象。

6、电气系统

活动看台电气系统采用三相380V或单相220V电源，内部装有过载保护和漏电保护装置，当出现漏电或过载时可迅速切断主电源，从而避免意外发生。活动看台控制部分采用24V低压控制电路，首排竖板安装有手柄插座，操作看台时只需要将手柄插头插入插座就可以对看台进行展开、收回、暂停操作。活动看台装有限位开关，当展开到位或者收回到位后可自动停止运行。

7、侧面装饰

为了防止观众进入看台内部，看台两侧采用绒布侧帘进行遮挡，看台床架安装有侧帘滑道，看台伸展时可随看台自动收合。侧帘有红色、灰色、黑色供用户选择，侧帘不仅美观大方，而且具有吸音效果，可以很好的改善室内音响的混响效果。
