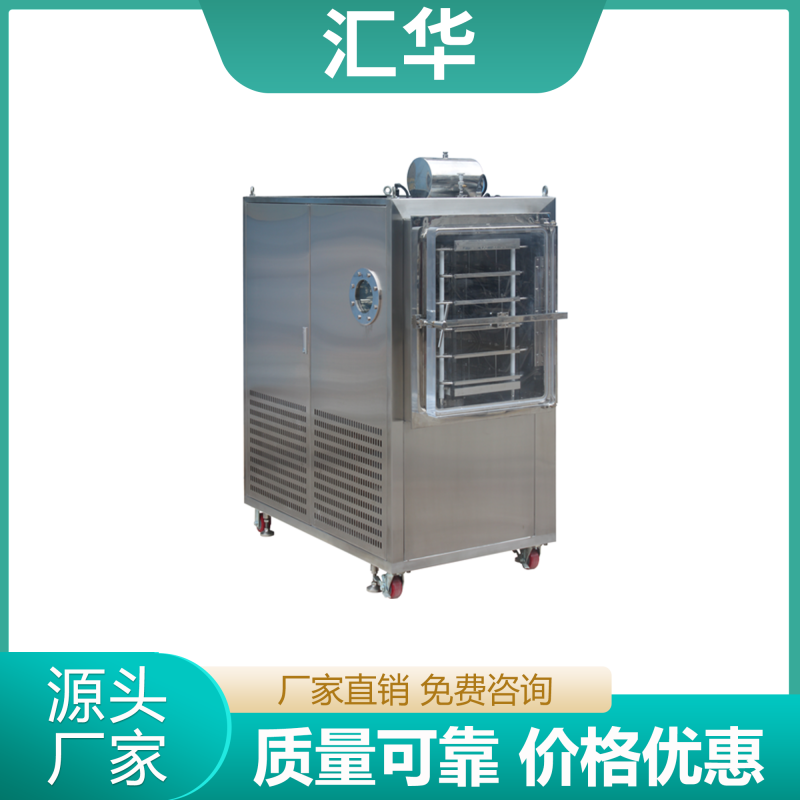

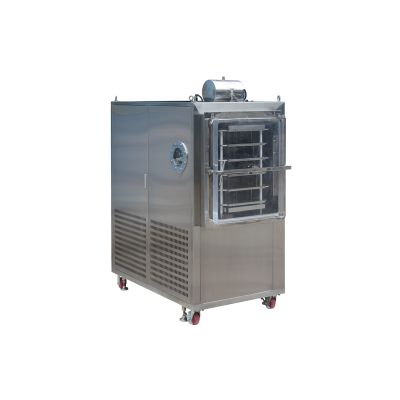

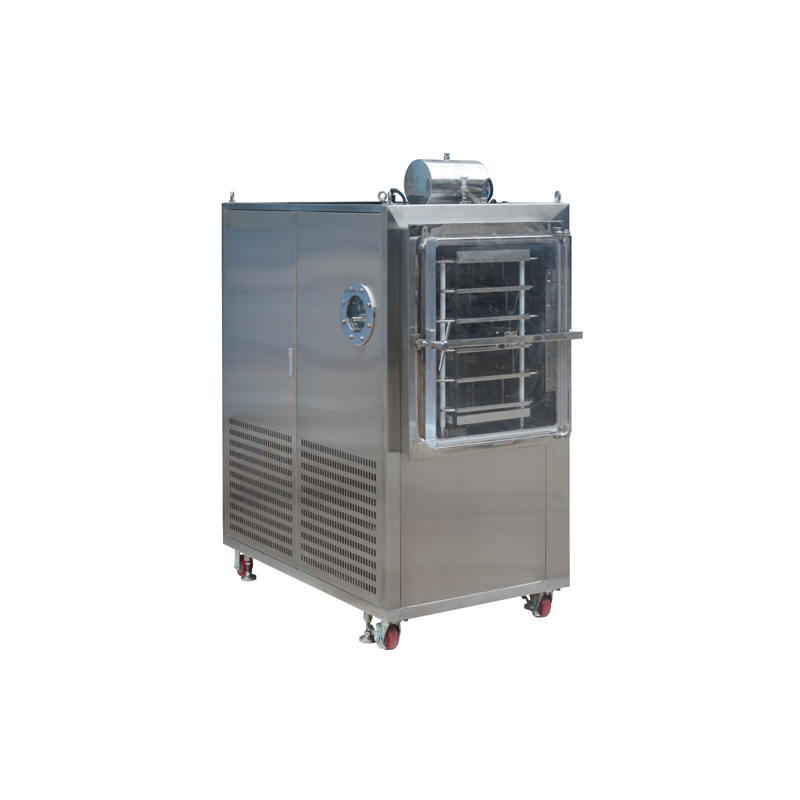

中试诊断试剂微球冻干机

中试诊断试剂微球冻干机就是把诊断试剂冻干的设备，实现冻干后的试剂为球状，适合分装转移到各种诊断试剂容器内。

冻干机适合各种大小体系的诊断试剂微球冻干，冻干后的微球从1-5mm。

微球冻干机具有很高的容积率，中试规模的冻干机就可以达到1-10万人份每批次的冻干。

冻干效率高，补水量大，适合产量大、自动化产线的中试、批量生产。

冻干机利用率高，装载量大。

真空系统包括冻干箱、冷凝器、真空泵、真空管道和阀门等，真空系统主要是建立真空环境，抽出去体系中不可凝结性气体，冷阱补集升华出来的水蒸汽，真空能提供制品进行升华干燥所需要的真空度环境。

制冷系统、真空系统、循环系统、加热系统、控制系统、压塞系统，各个系统布局合理，相互配合。

制冷系统由压缩机制冷系统、冻干箱和冷凝器及其内部管道组成，具有冷量控制好，效率高。

真空度调节系统可以分阶段进行真空度的调节控制，每一段独立控制，更方便工艺优化和中试生产控制。

控制系统主要是PLC、空开，接触器，继电器，电源，触摸屏等各种控制开关、仪表、自动装置等，对冻干机进行全自动或手动控制，实现冻干机冻干工艺控制，数据导出，冻干曲线绘制，查看等。

采用循环介质硅油进行板层加热和制冷控制，采用PID调节控温，具有温度控制精准，温度加热和制冷均匀，可以实现低温或者高温恒温控制，不浪费能量。

配置穿墙隔离器，方便进行微球出仓和穿墙隔离安装。

托盘冻干和西林瓶冻干可以选择，实现不同微球形式的冻干。

该系列机型具备搁板加热、隔板制冷功能，可以实现板层恒温控制。系统具有逻辑编程功能，可以输入冻干工艺，修改冻干参数，可查看冻干曲线。

手动、自动控制任意选择，根据样品情况进行工艺控制，实现人人可上手，不需要操作证拥有权限即可。

结构设计合理，防止物料污染。

板层温度根据药品的关键温度进行冻干工艺设计，工艺摸索过程冻干参数可调、可控。

冻干过程全程参数控制、实时采集，实时监控，确保稳定高校运行；

实时监控显示样品温度，板层进出口温度，换热器温度，冷凝器温度，箱内真空度，冷阱真空度等，并将采集的数据储存到系统绘制实时冻干曲线，直观方便的显示，方便分析和监控。

高效充气阀，可充干燥惰性气体或者进行过滤除菌洁净干燥空气，可以防止样品污染；

原位预冻原位干燥，一次批量微球进料，冻干完成即可出仓；

模糊PID控制算法，控温精度高，搁板温差≤1℃,干燥效果均匀；

实时监控显示样品温度，板层进出口温度，换热器温度，冷凝器温度，箱内真空度，冷阱真空度等，并将采集的数据储存到系统绘制实时冻干曲线，直观方便的显示，方便分析和监控。

FD系列中试诊断试剂冻干机技术参数

FD3-6：3代表冻干面积，6代表捕水量，无S代表不含压塞，带S的为含有压塞；
