主要特点 main features

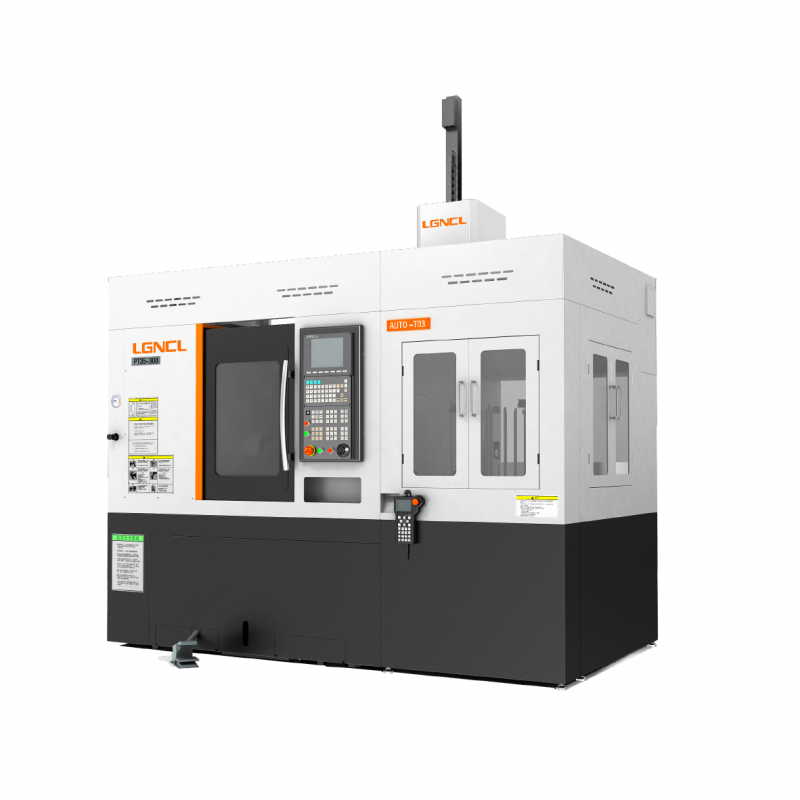

立冈机床PT55L数控车铣复合机床桁架机械手与机床- -体规划、整体设计,使机床更紧凑、更美观、更高效的宝现自动化加工,每台标机都预留桁架自动化的接口(立柱,防护,电气) ,给客户后续改装桁架自动化提供便利。
PT55L数控车铣复合机床特点:
●床身探用步升结构( - -体式斜床身+高低平导轨)
①Z向导轨水平安装,4个滑块能均匀分摊滑鞍重量及切削力,减少滑块的滚珠磨损,延长导轨使用寿命。
②高低平导轨斜床身在加工、装配及使用过程中都处于一致状态,能有效保证机床精度。
●配置同步电主轴,高低转速均可输出大扭矩,震动小,低噪音,动态响应快,运行平稳,能有效保证加工表面光洁度。
●桁架机械手与机床- -体规划、整体设计,使机床更紧凑、更美观、更高效的宝现自动化加工,
每台标机都预留桁架自动化的接口(立柱,防护,电气) ,给客户后续改装桁架自动化提供便利。
技术参考 technical parameter | ||
技术参数 technical parameter | PT55L | |
加工范围 | zui大回转直径(mm) | ¢550 |
zui大加工直径(mm) | ¢380 | |
zui大加工长度(mm) | 630 | |
行程 | X轴行程(mm) | 190+10 |
Z1轴行程(mm) | 630 | |
Z2轴行程(mm) | 无 | |
Y轴行程(mm) | 无 | |
精度 | 定位精度(mm) | ±0.003 |
重复定位精度(mm) | ±0.002 | |
位移速度 | X轴快速位移(m/min) | 30 |
Z1轴快速位移(m/min) | 36 | |
Z2轴快速位移(m/min) | 无 | |
Y轴行程(mm) | 无 | |
主轴 | 主轴通孔(mm) | ¢62 |
棒材zui大直径(mm) | ¢51 | |
主轴端部规格 | A2-6 | |
主轴zui高转速(rpm) | 4500 | |
卡盘规格 | 8" | |
副主轴 | 副主轴通孔(mm) | 无 |
棒材zui大直径(mm) | 无 | |
副主轴zui高转速 | 无 | |
副主轴zui高转速(rpm) | 无 | |
卡盘规格 | 无 | |
电机 | 主轴(电主轴)(kw) | 11 |
副主轴(电主轴)(kw) | 无 | |
X1轴(Nm) | 11 | |
X2轴(Nm) | 无 | |
Z1轴(Nm) | 11 | |
Z2轴(Nm) | 无 | |
刀塔 | 刀架形式 | 伺服刀塔 |
刀具转速(rpm) | 无 | |
刀塔电机(KW) | 无 | |
镗刀直径(mm) | ¢40 | |
方刀直径(mm) | □25 | |
尾座 | 尾座型式 | 手动/伺服 |
锥孔型式 | MT-4 | |
标机规格 | 整体重量(Kg) | 4200 |
长(mm) | 3000 | |
宽(mm) | 1810(水箱) | |
3000(排屑箱) | ||
高(mm) | 1855 |
