主要特点 main features
结构特点
1. 高低轨平床身,刚性好,耐磨性好。
2. 一体式床身设计, 结构紧凑,省空间场地.
3. 将桁架自动化全部固定在床身上.形成一个整体,不受地基沉降和扭曲等影响,能实现稳定的自动化生产.
4. 搬运,安装,调试和移机都方便,能实现快速交钥匙工程.
灵活多用
1. 加装桁架自动化和料仓后可当做2台单机自动车床使用(左右可同时加工不同的零件,也可以同时加工一样的零件).
2. 加装中间翻转调头机构后,组成一条2道工序的车削生产线.
多功能组合
1. 加装桁架自动化,料仓 在线洁洗 在线检测等功能后组成一条多功能车削生产线.
2. 可以加远程监控功能和数据采集功能,与工厂的ERP.MES等皆能化系统无缝对接.

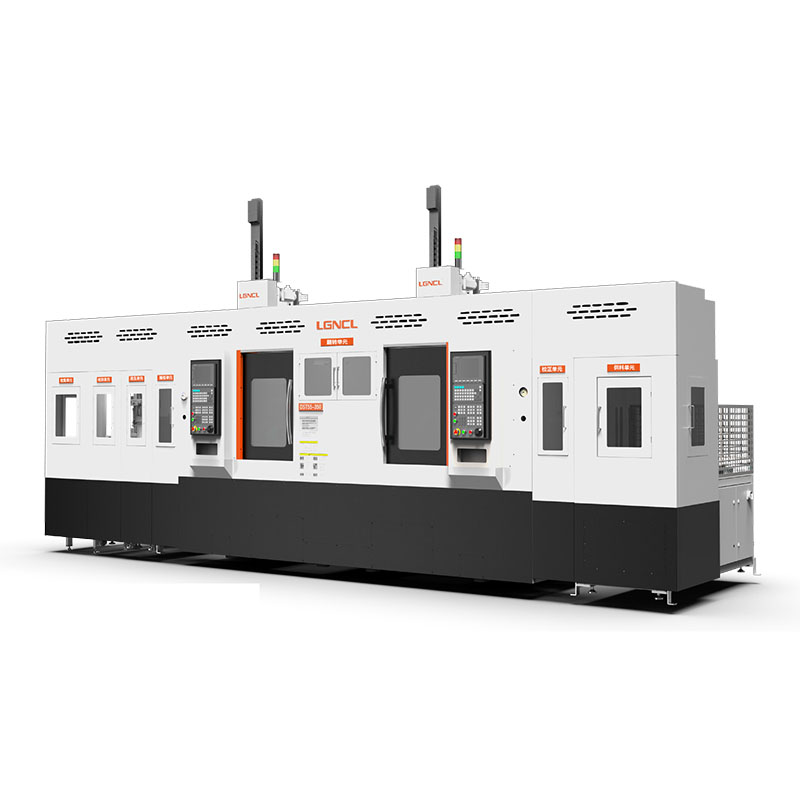

DST标准生产线
动作流程：
校正单元——主机OP1加工——工件翻转单约——主机OP2加工——抽检单元——成品出料单元
DST多功能生产线
动作流程：
供料单元——校正单元——主机OP1加工——工件翻转单元——主机OP2加工抽检单元——在线清洗单元——在线检测单元——成品收集单元
| 技术参考 technical parameter | ||
| 技术参数 technical parameter | DST35 | |
| 加工范围 | zui大回转直径(mm) | ¢350 |
| zui大加工直径(mm) | ¢300 | |
| 行程 | zui大加工长度(mm) | 280 |
| X轴zui大行程(mm) | 350 | |
| Z轴zui大行程(mm) | 300 | |
| X轴快速位移(m/min) | 20 | |
| Z轴快速位移(m/min) | 24 | |
| 定位精度(mm) | ±0.003 | |
| 重复定位精度(mm) | ±0.002 | |
| 机器主轴 | 主轴通孔直径(mm) | ¢44 |
| 棒材zui大直径(mm) | ¢35 | |
| 主轴端部规格 | A2-5 | |
| 主轴zui高转速(r/mim) | 5500 | |
| 卡盘形式 | 6" | |
| 电机功率 | 主轴(Kw) | 5.5 |
| X轴扭矩（N.M) | 8 | |
| Z轴扭矩（N.M) | 8 | |
| 刀塔 | 刀架形式 | 45°伺服刀塔 |
| 镗刀直径(mm) | ¢25 | |
| 刀方尺寸(mm) | ¨20 | |
| 尾座 | 尾架形式（可选择一个） | 无 |
| 结构 | 整机重量（Kg） | 4200 |
| 标准生产线 | 长(mm) | 3480 |
| 宽（mm） | 1800（水箱） | |
| 2600（排屑器） | ||
| 高(mm) | 1670 | |
| 多功能生产线 | 长(mm) | 4350 |
| 宽（mm） | 1800（水箱） | |
| 2600（排屑器） | ||
| 高(mm) | 3340（竖梁） | |
