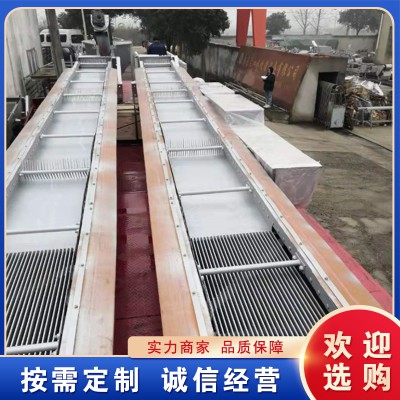

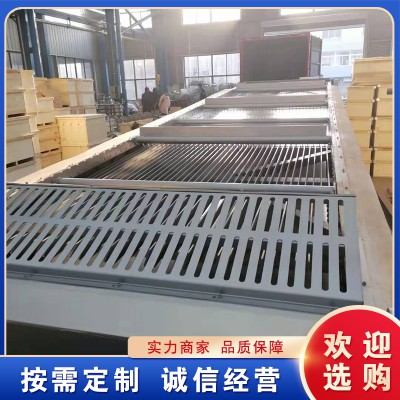

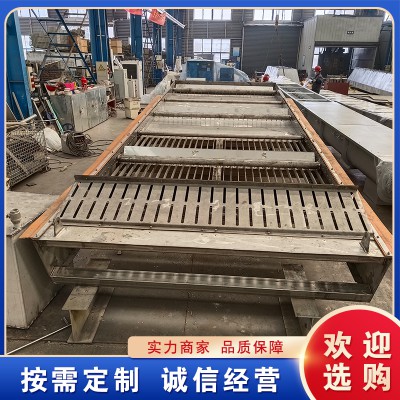

回转式格栅除污机 机械格栅 生活污水捞渣机 耙齿格栅机

性能特点

1、由于回转把式格栅除污机的栅条置于齿耙牵引链的中间位置(其它机械格栅置于牵引链之下),改变了齿把在清捞过程中的运动方向(与其它格栅相反) ,避免把硬物带入底部将齿耙及牵引错卡死，

2、2.在减速机输出轴端的链轮盘上安装了过载保护装置,以避免因意外原因过载面损坏设备;

3、3、由于格栅机回转链配带多个除污齿耙,使得除污效率高,清污;

4、4、结构紧凑、电气控制简单,便于实现自动化构造及工作原理

5、主要特点：

6、（1）结构紧凑，整机性能好，通水面积大，运行稳定可靠。

7、（2）操作简单，清污效果好，效率高，寿命长。

8、（3）维修方便，栅体水下部分无固定螺丝。

9、（4）格栅回转循环、捞渣、除污工作实行全自动控制。

10、（5）具有自动、点动、急停、切断等控制功能，便利运行与维护保养。

11、（6）每台清污机配置一套控制箱（户内）,电气元件全部采用产品，并可根据用户要求预留PLC接口。

12、（7）具有机械、电气双重过载保护装置。

13、A．机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏。

14、B．电气保护：在电气设计中设有过流保护，保证在设备出现故障后能有效地保护电机不被烧坏。

15、（8）清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住。

16、（9）驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修；

17、（10）在链条和耙齿之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障；

18、（11）当齿耙链运行到设备后部时，齿耙间发生相对位移，进行自清理运动，栅渣落入栅渣小车中。因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角。

19、（12）设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部耙齿链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏。

20、（13）在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量。

使用说明

在电机驱动下,通过减速机减速后,带动链轮与链条运动,固定在回转链条上除污齿耙链条在栅后运动到底部，经过导轮后翻转到栅前迎水面的位置,继续运动插入固定栅条的间隙中上行,把栅前拦截的污物提升带出水面,并随着链条的运动到出渣口处自动翻转,污物自卸到格栅后的输送机或渣桶中,完成除污过程,液体则通过栅条的栅隙流过,整个工作状态连续循环进行。

 如需配电器控制常规为手动控制。电控可带PLC接口；可与其它设备联动；可进行时间控制；可进行液位控制，在停机时段如格栅意外堵塞，使栅前水位达设定的事故高水位时，除污机可立即开动而不受周期的限制；可进行液位差控制，在停机时段如格栅意外堵塞，使栅前后水位差达设定的事故高水位时，除污机可立即开动。用户需要时应在定货时注明。
