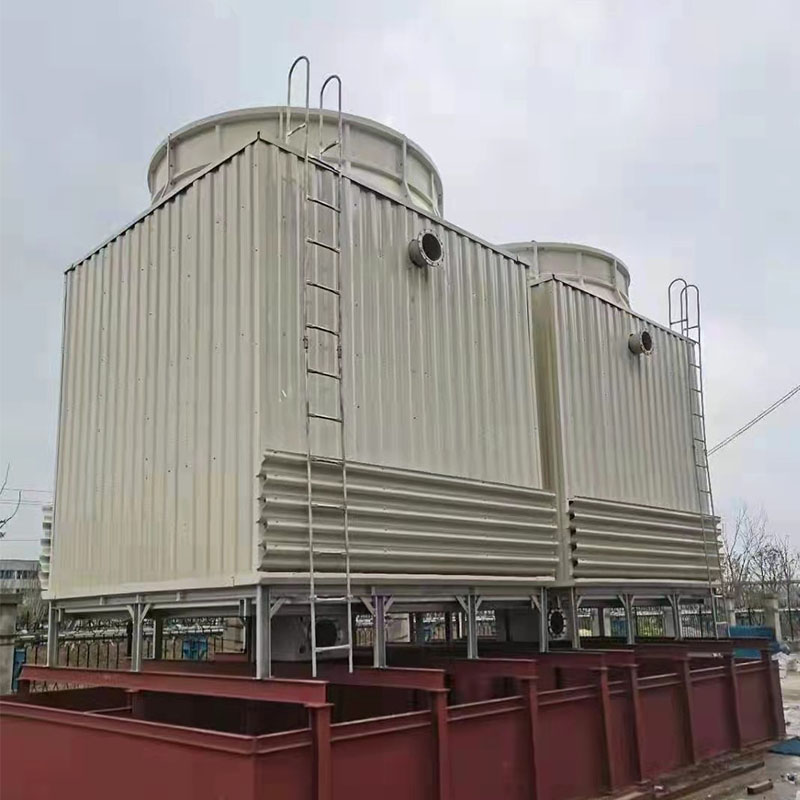

工业冷却塔-横流开式冷却塔700吨 工业冷却塔厂家

减速器：减速器为冷却塔风机专用的皮带传动


减速器，应用与噪音环境要求比较严格的工况


条件下，此传动形式的优点是噪音低、结构简


便、维修率低，省去了定期更换齿轮油和季节


性的维修保养的成本。




皮带：皮带为上海骆驼牌三角皮带，为电机专用



型耐磨、耐热、耐高负载的高强度抗损、抗老化皮


带。

冷却塔钢结构

采用先进的良流线技术加工而成，整体结构强度



高，结构受力合理。塔体结构具有多向受力性能的效



果，能有效的承受集中荷载，非对称荷载，降低了冷



却塔的振动（自振频率为


12HZ，运行的最大振幅0.09mm）。提高了冷却塔抗



风荷、抗震能力，具有良好的整体稳定性。塔内主要



受力钢件、配水管及检修梯等部件，其防腐问题是整


塔质量保证的一个重要环节，本厂为保证质量，所有



出厂钢质构件均采用热镀锌进行防腐处理

冷却塔风筒

采用玻璃钢材质风筒，阻燃氧指数≥40，风筒的


使用寿命30年。风筒表面平整光滑，整体刚性强，表


面具有耐老化、耐腐蚀、不退色、不龟裂、抗紫外线


等优良性能；风筒内壁与风机叶尖之间距离控制在


30±5mm。

铝合金风机



为清华大学工程力学系设计的机翼型轴流风机



，叶片采用铝合金材质，四叶片设计。气动力合理



、效率高、风量大、噪声低、耐腐蚀，设计使用寿命



10年。

冷却塔PP填料

填料是冷却塔最重要的部分，它的效率高低，取决于冷却水与空气在填料中充分接触的程度。采用挂式点波填料，材质为改性PP全新材料，耐温达到60℃。对水的再分配能力大、阻力小，热力性能好。使空气能迅速带走水中的热量，独特的填料流道，使水流在填料表面能形成大面积的流动水膜，延长了水在填料里的冷却时间，提高了水冷却效果。具有风阻系数小、抗老化、不易变形等优点。

性能符合能源部NDGJ88-89“冷却塔塑料淋水填料技术规定”。

冷却塔围板、水盘、包角

采用机械拉挤成型的玻璃钢复合型材，选用常州树脂和泰安玻纤材料加工制作。此拉挤型材强度高、密度高，是仅次于钢板的优良材质。表面平整光滑，外形美观大方，不需要人工切割。

制作过程中采用耐老化、耐腐蚀、不退色、不龟裂、抗紫外线性能优良的胶衣涂层。

项   目

内          容

数          据

备       注

基

本

参

数

冷却塔类型

横流式方形水塔

低噪音型

冷却塔型号

ZJHXT-350L/SA×2

冷却循环水量

350 m³/h×2

进水温度／出水温度

37℃／32℃

环境干球／湿球温度

31.5℃／28℃

冷却能力

3,500,000 kcal/h

噪音值

≤62.5dB(A)

电源

380V／3P／50Hz

水质要求

ＰＨ值＝６—８

设

计

参

数

水气比

1.48 kg/kg

水阻

44Kpa

飞水损失

≤0.05‰

蒸发损失

≤8.33‰

净重／运行重量

 5,700 kg／11,300 kg

风

机

参

数

风扇形式

轴流式

风量

210,000m³/h×2

总静压

75 Pa

风扇转速

280r/min

风叶直径（Φ）

2,700 mm

叶片数量

4片／套

电机形式

全封闭防水型

传动方式

皮带

电机功率

11.0 KW

共二套

电机启动方式

Y—△

主

要

尺

寸

长×宽×高（Ｌ×Ｗ×H）

6,900×5,800×4,300 mm

进水管尺寸（DN）

150mm

共四套

出水管尺寸（DN）

250mm

共二套

排水管尺寸（DN）

80mm

共二套

自动（DN）

40mm

共二套

材

质

颈口

玻璃钢

优质玻璃纤维毡

和树脂合成

洒水系统

围板

水盆、水缸

皮带

复合材料

风扇

铝合金

大弦弧

电机

全封闭防水型

胶片

P.P.全新材料

难燃型

铁框架、电机架

镀锌钢
