二、产品介绍
★ 产品概述
防爆恒温恒湿空调机是我公司结合多年空调设计、生产经验,秉承“高效、节能、环保”的设计理念研发而成,具有结构紧凑、运行宁静、可靠性高、节能环保等特点,广泛应用于国防、化工、电力、制药、科研等场所空气的温湿度调节。
★ 产品特点
(1)高效
采用国际名牌美国古轮全封闭涡旋式压缩机,运转宁静、高效;换热器采用内螺纹铜管和亲水性波纹铝翅片,大大提高了换热效率,提升了空调整机的能效比。
(2)节能
独特的系统设计和控制逻辑使空调运行模式适应全年工况的变化,提高了机组的季节能效比。可根据用户需要引入室外新风,同时机组具有热回收功能,既降低了运行成本,又减少了设备投资、节省了室内空间、提升了空气品质。另外可根据用户需求预留新风换气机接口,在过渡季节和冬季,若室内需要降温和换气,机组可将室外的低温空气引入室内,以达到换气和降温的目的,同时减小了主机负荷,降低了能耗。
(3)环保
机组可选用R407C等环保冷媒,电机采用高能效、低能耗节能电机,满足国家环保要求。
★ 结构特点
◆ 压缩机:选用国际名牌压缩机,运行稳定、可靠,且能效比高。
◆ 制冷配件:膨胀阀、过滤器等制冷配件均采用名牌产品,性能稳定、可靠。
◆ 换热器:采用高效内螺纹紫铜管和亲水性波纹铝翅片,换热效率高。
◆ 风 机:采用高效、低噪音风机,运行平稳。
◆ 外 壳:采用框架结构,面板为钢板喷塑,结构牢固,美观大方,防腐性好。
◆ 加热器:采用防爆电加热,很好控制了表面温度,体积小,换热效率高。
◆ 加湿器:采用防爆加湿器,易控制,效率高,安全可靠。
★ 其它功能
◆ 控制方式:机组采用西门子PLC可编程控制器,人机界面采用文本显示器,系统可靠性高,抗干扰能力强,可在各种工作环境下可靠运行。控制器可扩展RS485接口,方便实现机组群控联网。机组控制系统高度自动化,采用PID、模糊控制等先进控制技术,控制精度高,室内温湿度波动小,稳定性好,用户只需在安装于指定地点的人机界面上设定所需要的温度、湿度,按下开机按钮,控制系统即可根据测点温度、湿度自动调节机组能量。当机组有故障时,机组自动停机并在人机界面上弹出对应的故障信息。
◆ 智能除霜:专用的微电脑控制器,在冬季机组制热运行时根据自身情况实现自动除霜,确保机组不会因为室外冷凝器结霜过厚而影响正常工作。
◆ 多重保护:机组设有缺相、短路、过载、过热、高低压、欠压等保护。
◆ 接线电缆:选用铠装电缆,机械强度高,防腐能力强,具有一定屏蔽作用。
◆ 送回风方式:具有前回前送、前回上送等送回风方式,满足不同客户的需求。
三、型号及标志-防爆空调-防爆恒温恒湿机-防爆基站空调
1、型号
防爆恒温恒湿空调机
BHF - □
名义区间制冷量(×1000W)
防爆恒温恒湿空调机
2、防爆标志
Ex d ib mb □ T□ Gb
产品保护级别
温度组别:T1-T4
危险级别: ⅡA、ⅡB、IIC
浇封型
本质安全型
隔爆型
防爆产品代号
四、技术参数
型号 性能 |
BHF-12 |
||
整 机 性 能 |
实际制冷量 |
kW |
12 |
制热量(电加热) |
kW |
9 |
|
风量 |
m3/h |
2800 |
|
机外静压 |
Pa |
0(直接送风) |
|
加湿量 |
kg/h |
5 |
|
温控范围及精度 |
℃ |
温度控制范围18~30℃,精度±1℃ |
|
湿控范围及精度 |
%RH |
湿度控制范围40~75%,精度±5% |
|
制冷额定功率 |
kW |
4.7 |
|
功能 |
故障切换、轮值、消防联动、远程监控 |
||
电源 |
380V/50Hz |
||
压缩机 |
类型 |
谷轮全封闭涡旋式-防爆 |
|
数量 |
1 |
||
室 内 机 |
制冷剂 |
类型 |
R22
|
节流方式 |
热力膨胀阀 |
||
冷凝器 |
材质 |
铜管套铝翅片 |
|
加热器 |
类型 |
防爆电热式 |
|
功率(kW) |
9 |
||
加湿器 |
型式 |
防爆电热式 |
|
加湿量(kg/h) |
5 |
||
外形尺寸 |
长×宽×高 (mm) |
960×600×2025 |
|
重量 |
kg |
198 |
|

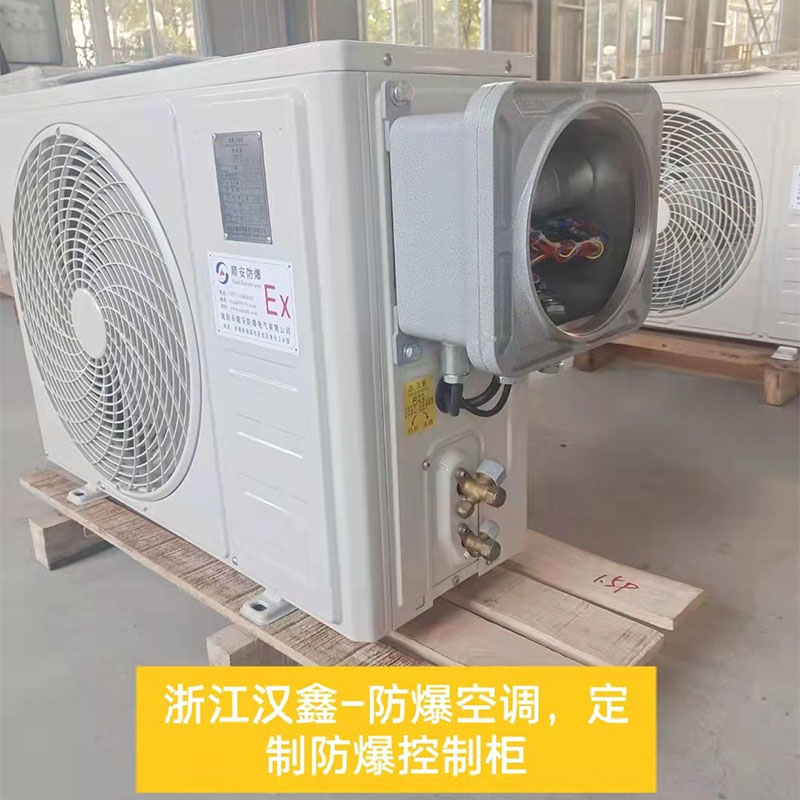

室 外 机 |
风机 |
类型 |
低噪音轴流式-防爆 |
数量 |
1 |
||
外形尺寸 |
长×宽×高 (mm) |
840×780×960 |
|
冷凝器 |
材质 |
铜管套铝翅片 |
|
重量 |
kg |
125 |
|
防爆等级 |
Ex d ib mb IIB T4 Gb |
五、外形尺寸图
室内机
(侧出风形式)
机组型号 |
A |
B |
C |
D |
E |
BHF-12 |
960 |
2025 |
600 |
930 |
570 |
机组型号 |
A |
B |
C |
D |
E |
BHF-12 |
840 |
780 |
960 |
890 |
560 |
