单体支柱硬连接防倒装置 单体液压支柱防倒



煤矿井下时常发生单体液压支柱因泄压或其他原因引起的支柱卸载歪倒事件，现有技术中，工作面单体支柱防倒装置普遍采用防倒链、尼龙绳捆扎柱头，操作麻烦，紧固性差，安全系数小，支柱一旦歪倒，有滑动造成伤人事故的发生，起不到有效的防倒效果，无法满足矿井安全生产需要。为克服现有技术之缺陷，本实用新型之目的就是提供一种单体液压支柱连锁硬连接防倒装置，可有效解决现有煤矿用液压支柱使用麻烦、使用效果不好而存在的安全隐患。

规格参数：

钢管直径：φ35mm   φ40mm   φ44mm

工作行程： 600-1000mm     800-1150mm    800-1350mm

支柱缸径：100mm    110mm

产品特点:

结构简单、安装方便、携带运输便利、安装简易、连接效果一体化、安全可靠。

结构组成：

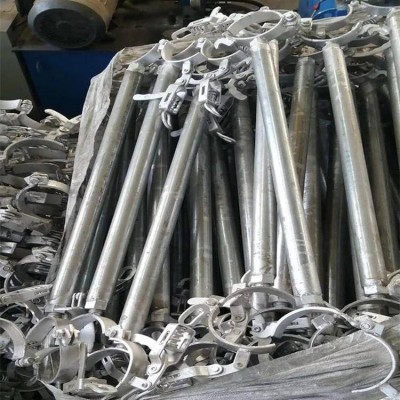

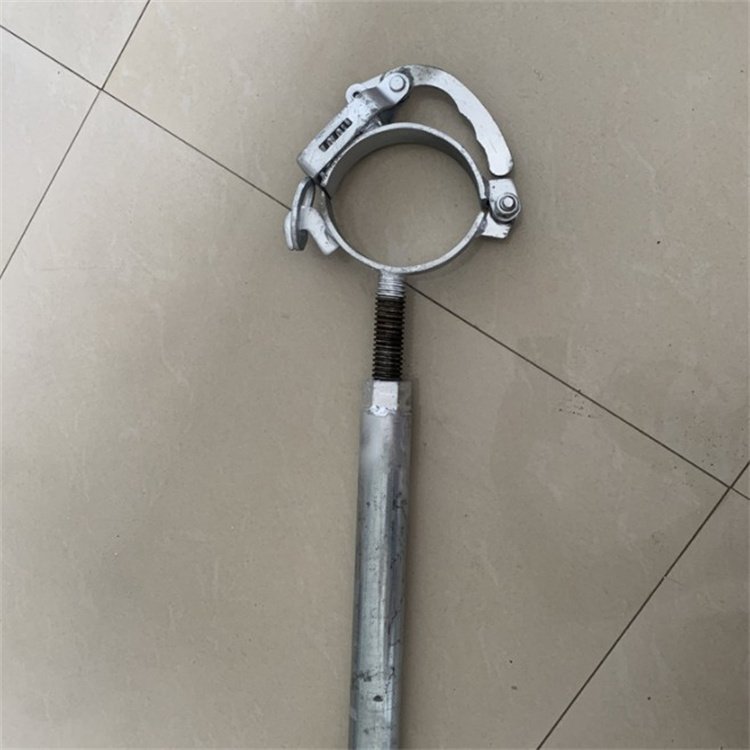

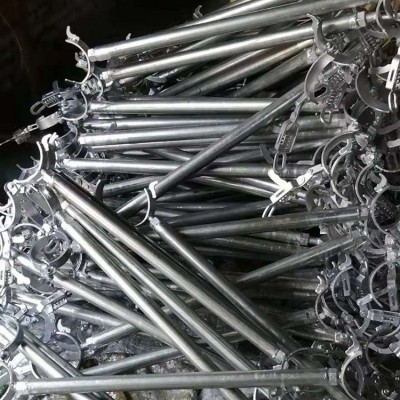

每组防倒装置都由两个花篮螺丝、两个抱箍、一个钢制连杆所组成,两抱箍与相邻两立柱相紧扣中间用两蓝螺丝挂钩相连接。

使用方法：

单体液压支柱缸体上端和下端各固定一钢制卡兰，钢制连杆一端通过销轴与钢制卡兰相连接，钢制连杆另一端通过销轴连接固定在与切顶支柱相邻的一排单体支柱上。可使切顶支柱在大倾角工作面能单独使用，一次移动步距不受限制，操作方便，提高了工作效率。对使用环境条件要求降低。重复使用，防倒防滑安全可靠。
