自动岩石切割机 DQ-4型岩石芯样切割机

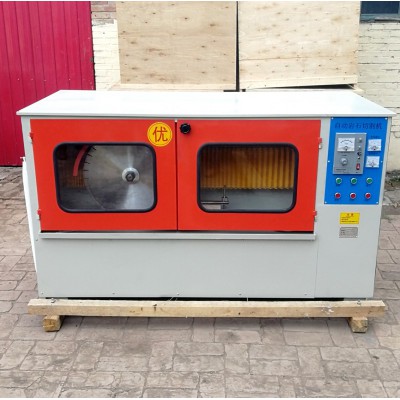

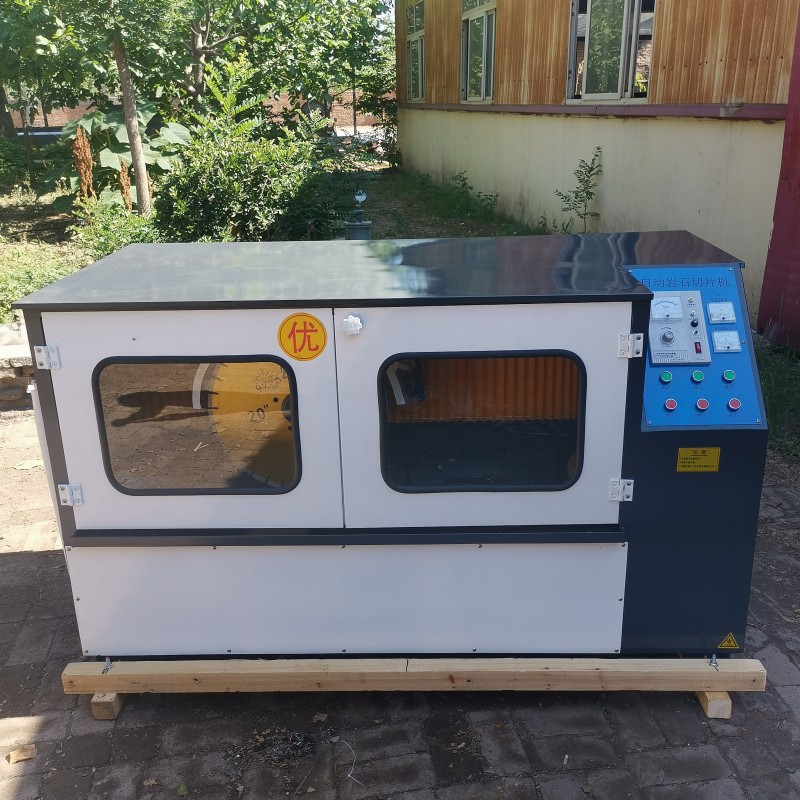

DQ-4型自动岩石切割机

一、简介

    本锯石机用于切割水磨石、天然石、混凝土制品、陶瓷、耐火砖等非金属材料板材及管材。自动岩石切割机全密封、低噪音，自动切割且速度可调，可快速进退，自动后退，采用大直径450-600mm金刚石刀片，可同时切割两平行的平面，两平面距离可调。

二、技术参数
1 可切高度（mm） Φ200mm
2 金刚石切刀（mm） Φ500*Φ45*3

3 工作形式 单、双刀切割两平面

4 主电机 3KW

5 切刀线速度  33-55m/s

6 工作进度  电控调速

7 噪音  ≦80dB

8 外形尺寸 长1700*950*1460mm
9 重量 480kg
三、工作原理

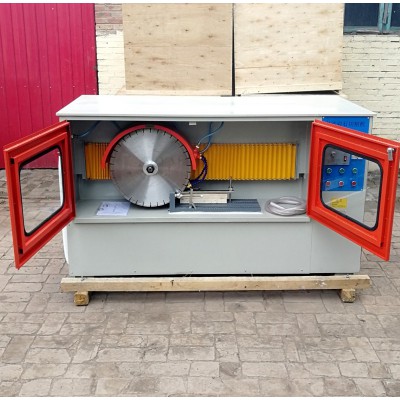

1、自动岩石切割机由导轨、切刀工作台、专用夹具、丝杠轴传动、调速电机及电气控制台等组成。整机结构紧凑、工作平稳。
2、切刀轴和切刀动力电机安装在导轨工作台上，利用三角皮带传动使切刀高速旋转。
3、电气控制系统安装在控制台内通过电缆连接各电机。
4、自动岩石切割机为刀片移动，工作台静止的方式，即工件固定，切刀运动。切刀工作起、终端各备有行程开关，当切刀工作运动至终端时，可自动快速后退至起端并自动停止移动。

四、自动岩石切割机操作规程

1、接下总电源按钮，控制台面板上的各停止按钮上方的指示灯应全亮。依次接主机的起动按钮，看其主机的旋转方向，与罩壳上的箭头指示方向是否相同。

2、检查完毕后装上岩样切割，岩样装夹时，应选择可靠的夹持点，防止虚夹和级夹现象，以免在切削过程中因岩石窜动而损坏刀片和岩样。

3、工作时，先起动主机，再接“工进”按钮，开始切削时，进刀速度要慢，待刀片刃都进入岩样后，方可稍快一点；在工作过程中需要后退，按控制台快退按

钮，就可退刀，快退中需要前进，按“工进”按钮同样可以进刀，不论进刀或退刀，按“停止”按钮，切刀均可停止转动。

4、转速表为工进调速电机的传速指示，在工进过程中转动调速旋钮，可以控制进刀速度的快慢，切割较硬岩石时，转速一般为300转/分左右，中硬一类的为600转/分左右，较软岩石为900转/分左右。

5、切削一刀后，松开顶杆螺栓，将被切的一面上下旋转90度，使其平卧在工作台面上，然后拧紧顶杆，再切削一刀，在进行岩样成型切削时，用一块厚6~10mm，宽度4~5mm左右，长度适当的木板垫放在长压板下面，防止切削，岩石突然开裂，使岩样有塌角和凸棱的现象。

6、切削过程中，随时注意冷却水的流量是否充足，严禁干切，以免刀片磨损加剧；切刀运动到终端后退时，需待刀片完全脱离工件后，方可关闭电机和水泵，然后打开密封门拆卸工件。

7、工作完毕后，关闭电源，清洗工作台面上的残留岩渣，擦净刀片与工作台上的水渍，加注进刀拖板与导轨的润滑油。

五 、操作注意事项
1、岩样夹好后在主机没有启动的情况下，严禁刀片移动，以免刀片碰到岩样损坏刀片。
2、试块一定要夹牢，防止松动。
3、试块夹好后，用干毛巾擦干手上的水渍，再操作按钮。
4、拆卸刀片时把E型卡卡在后面主轴皮带轮的两小孔内，用专用扳手使劲把主轴刀片锁紧螺帽按顺时针方向扳开(注意：操作完毕必须取下E型卡)
5、如发现自动岩石切割机主机皮带松动应及时拉紧皮带。
六、保养细则
1、操作完毕应用自来水冲洗工作室及工作台表面的岩渣并擦干。
2、定期清理拖板和导轨以及导轨传动丝杆上的油渍，并及时加注润滑油。
3、工作全部结束后，将刀片向前移动10厘米左右，使行程开关摇臂复位。
4、自动岩石切割机整机使用后如在一定的时间内不使用，应将刀片和夹具移动部位及机内一些易生锈的地方涂一层锂基牛油。
