1、机体部分

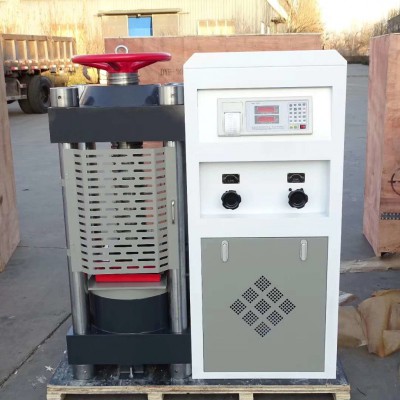

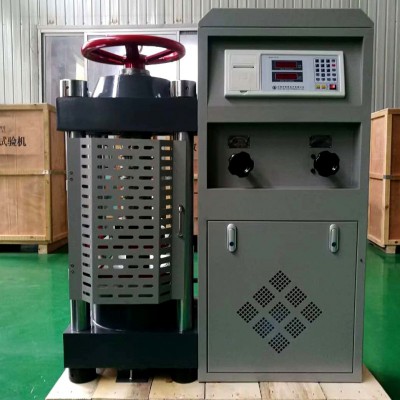

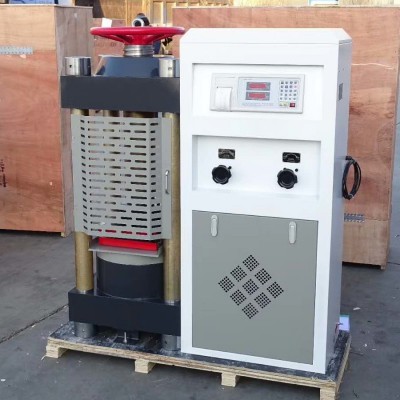

试验机机体由四根立柱将缸体与上梁连接在一起,在试验机的上横梁上装有调节丝杠,大手轮及螺母丝杆可调整试验机的空载高度,丝杆下端装有球座与上压板。下压板置与油缸的活塞上,当试件与上压板接触时,上压板球座能自调正平衡、使试件与上下压板保持水平。下压板上刻有试件定位用的刻线,做试验时试件要对准刻线,下压板下面设有防尘罩壳,防止或减少活塞升降时粉尘进入油缸,损坏缸体或油封。活塞与油缸间设有密封装置,可以防油外泄,但使用时活塞仍有微量油外泄时,在缸体顶端有环型油槽,并有泄油通道排出,流回大油箱。
2、液压操纵部分
本试验机的操纵箱主要有油箱、油泵、滤油器、电动机、速度阀、回油阀等组成,油泵为直转式轴向五柱泵,实验机在加荷时,应手动控制加载速度阀使活塞上升速度得到快慢控制(该速度与安全阀为一体式),卸荷时,可转动回油阀,油缸会慢慢下降。试验机在出厂时已将安全阀调至适当位置,在正常使用时用户不可对安全阀进行调整。
