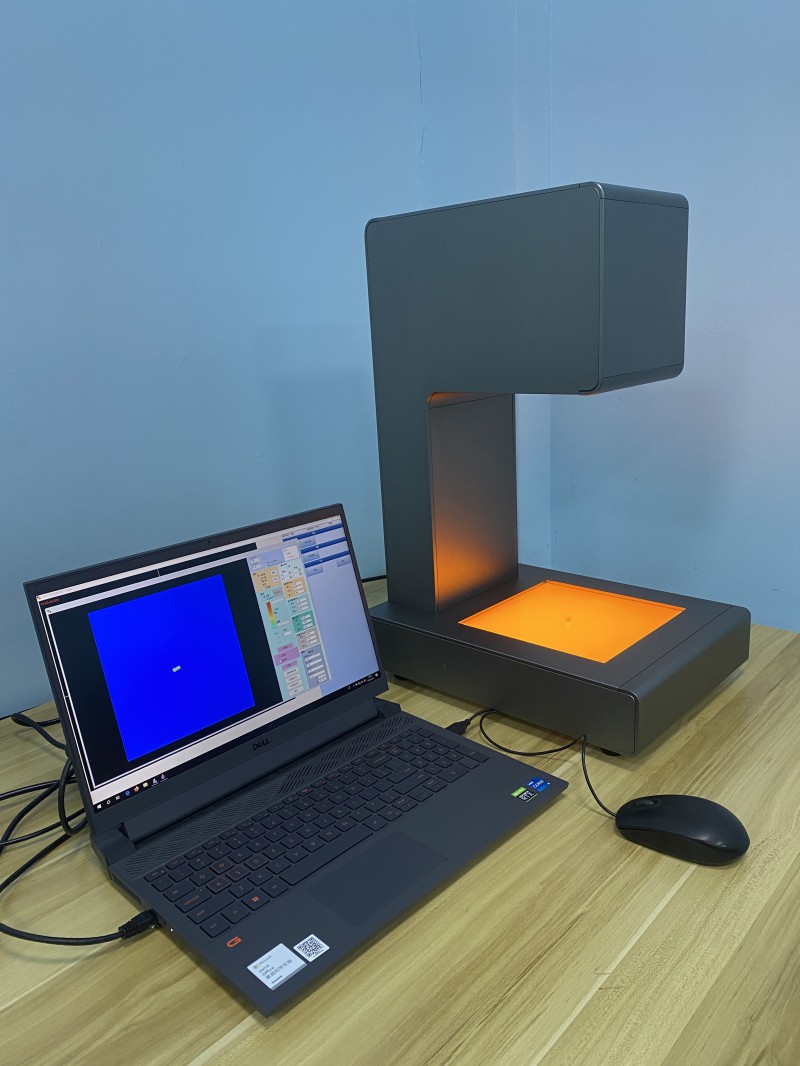

此款应力仪实现了一键自动检测具有应力与双折射的透明物体内部的光程差和慢轴方向。

光线经过偏振片变成圆偏振光，放置有应力的样品，双折射的慢轴快轴产生光程差，出射光变成椭圆偏振光。通过旋转检偏镜，测出偏振光受应力影响的角度，从而计算出样品的应力大小及慢轴方向。全自动偏光应力仪在一次测量期间，取出预定角度的图像，可以同时获得可视范围内样品所有区域应力大小及慢轴方向，同时输出应力三维分布。

全自动偏光应力仪通过电脑连接相机采集样品图片，可以轻松存储测量数据以及结果对应的各种图像。



应用领域：

光学成像元件，如导光板，透镜等；



玻璃制品，如电致变车窗，石英元件；

设备特点：

1.视野范围内一键进行内应力自动测量；

2.可自由切换高速与标准测量模式，测量速度可控；

3.应力测量结果3D视图模式显示，直观显示各点应力高低；

4.自由选择任一区域进行局部应力分析，显示二维应力分布；

5.随着鼠标移动，样品上各处的应力光程差实时显示；

6.支持图像放大，滑动鼠标时测试结果画面随之放大；

7.测样完成后，所有测量结果相关信息一键存储，无需重复测样；


主要技术参数：

有效测量区域尺寸：175*175mm

测量空间高度：0~278mm

检测方法：旋转检偏镜法

设定波长：590nm

光程差范围：0-145nm

反复测量精度：1nm

有效像素：1100*1100

外观尺寸：365*285*577mm

重量：20kg

电脑系统：Windows10
