产品介绍
接触角(Contact angle) 是指在气、液、固三相交点处 c 作的气-液界面的切线， 此切 线在液体一方的与固-液交界线之间的夹角θ， 是润湿程度的量度。 是现今表面性能检测的 主要方法。采用光学成像的原理-图像轮廓分析方式测量样品表面的接触角、润湿性能、表 界面张力、前进后退角、表面能等。主要由光源、注射单元、样品台、采集系统、分析软件 等组成。 设备采用全自动进液装置， 性价比高、拓展性强、功能全面、可满足各种常规测量
需求，目前已经广泛使用在众多高校院所及企业
固体表面处理评价、 等离子清洗效果分析、 表面清洁度分析、固液体之间或固体黏驸特 性研究、 液体配方设计、 表面印刷性能的表征、 分析表面改性、玻璃(包括塑料或金属等固 体) 表面润湿性研究等。在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体 制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域， 接触角测量已经成为了一项评估表面性能的重要仪器
产品特点
1.精细机械：系统的框架选用高 质 量的进口高强度氧化保护铝型材并烤漆处理， 所有的 其它主要组件也都是由铝合金，不锈钢和铜合金通过精密制作而成。保证仪器极强的稳 定性。
2.精密定位： 系统所有的线性移动单元， 包括三维样品台(xy-轴)， (Z-轴)注射器/针头 的移动调节，均是由直线铜齿条和精密燕尾槽驱动，确保传动平稳、轻松和精细。
3.配置齐全的进样器与针头选择： 提供数十种不同规格的进样器供使用者选择， 如不同 规格(25ul/50ul/100ul/250ul/500ul/1000ul….) ,不同材质(气密玻璃进样器/塑料进样 器) ，不同品牌(Hamilton/boli….) 以满足不同客户需求。提供各种规格(10-34#)以及 不同材质(不锈钢/聚四氟乙烯/pp 挠性针头)以及特殊针头 (弯曲针头)，可用于常规接 触角测量，也可用于超疏水、超亲水、高粘度等特殊液体的进样、液滴转移等。

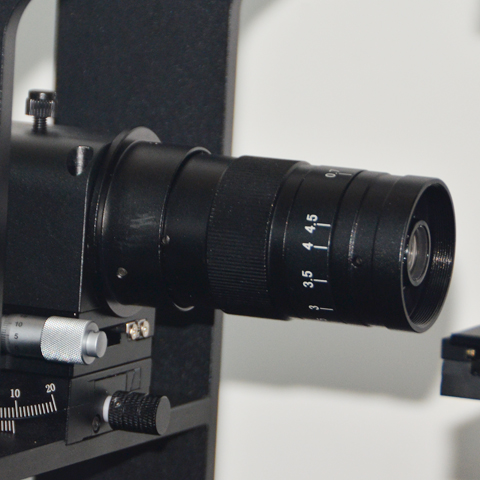

4.成像系统：采用了行曝光(Rolling Shutter)高分辨率CMOS 图像传感器配合pomeas0.7- 4.5 远心轮廓镜头。保证zui佳的成像效果。同时亮度连续数字可调的高强度背光冷光源为成 像提供了均匀的背景照明。优质镜头和高分辨率相机能够以理想的尺寸和亮度在图像中显 示出液滴，即使是非常小的液滴。
5.领先的软件平台：软件是整个测量系统的灵魂和大脑。CA V1.2.1 软件为用户 提供了 范围广泛的功能和特性，而且其中的许多项目在这一领域均是出类拔萃。作为一光学方法， 测量的精度取决于成像的质量和后着的处理、分析和计算方法。 其中采用的亚像素 (sub- pixel) 液滴坐标检测，自动液/固/流-三相接触线识别，液滴全轮廓分析，和基于连续信
息反馈的液滴监视功能等构成 了软件的核心组件，而且这一切又都能实时完成。 具备双 边接触角 自动测量快速拟合功能， 分析液体与固体的表面润湿性能、更准确的分 析表面的实际润湿情况。
6.软件自动生成报告，其 中涵盖 word、excel、PDF 图文、谱 图等多种数据报告。
7.提供德 国进 口的接触角测量校准样，确保仪器 的精准性，角度校准标准片 5°、 8°、 30° (选 配) ；60°、 90°、 120° (选配 )。
8. 国内首创基线自动倾斜功能，可修正由于样品倾斜或机台倾斜时的差异。
9.分级管理系统， 权限管理。分实验员与管理员。避免人为数据的改动影响测 试结果。
10.具备双边接触角测量快速拟合功 能，更全面量分析液体与固体的表面润湿性 能、更准确的分析表面的实际润湿情况；
11.动态拍摄、视频快速测试数据， 可以连续性记录测试接触角 的变化 ，再 由软 件自动批量拟合；
12.具备历史数据库功 能， 记录每一次 的测试结果， 可追溯。
技术参数
|
型号 |
LB-200S 全自动型光学接触角测量仪 |
|
|
三 维 平 台 |
左右 X 移动 |
手动：行程 30mm,精度 0.1mm |
|
前后 Y 移动 |
手动：行程 50mm,精度 0.1mm |
|
|
上下 Z 移动 |
手动：行程 40mm,精度 0.1mm |
|
|
水平调整 |
整机水平调整，摄像头水平调整 (配送zhuanye级 XY 水平仪) |
|
|
样品台尺寸 |
120*150mm (可定制) |
|
|
可放置zui大样品 |
200 (W) *∞(L)*50(H)mm |
|
|
样品台材质 |
铝合金 |
|
|
进 液 系 统 |
微量进样器 XY 移动 |
行程： 100mm，精度 0.1mm (针头对中及液滴转移) |
|
进液控制移动 |
行程： 70mm,精度： 0.001mm |
|
|
滴液控制模式 |
自动，精度： 0.01ul |
|
|
加液方式 |
自动(配送 5ml 玻璃烧杯自动一键加液，加满自动停止) |
|
|
微量进样器 |
容量： 500ul(实时显示剩余容量) |
|
|
|
针头 |
亲水针头 0.5mm 不锈钢针头(可替换) 20 个、超疏水针头 0.25mm (可替换) 20 个 |
|
进液方式 |
自动(可循环、可编程、可连续测试多个点) |
|
|
成 像 系 统 |
镜头 |
Subpixel 级别 0.7-4.5 远心轮廓深度定制镜头 |
|
相机 |
日本 SONY 原装进口高速工业级芯片(onsemi 行曝光) |
|
|
传感器类型 |
1/1.8 英寸逐行扫描 CMOS |
|
|
分辨率 |
1280× 1024 |
|
|
镜头控制 |
仰视角度： ±10 度，精度： 1 度 |
|
|
调焦移动 |
行程： 0-10mm，精度 1mm。 |
|
|
帧率 |
80 帧/s (可选配全局曝光高速 400 帧/s 的相机) |
|
|
光 源 系 统 |
组合方式 |
采用石英扩散膜与均光板使得亮度更均匀，液滴轮廓更清晰 |
|
光源 |
采用进口 CCS 工业级蓝色冷光源(有效避免因光源散发热量蒸 发液滴)，使用寿命可达 5 万小时以上 |
|
|
亮度调节 |
PWM 数字调节 |
|
|
光源波长 |
460-465nm |
|
|
功率 |
10W |
|
|
接 触 角 测 量 |
接触角测量方法 |
悬滴法、座滴法、前进角、后退角、滚动角、薄膜法等 |
|
测量软件 |
CA V1.2.1 静/动态接触角测量软件+表面能测量软件 |
|
|
软件操作系统要求 |
windows 10(64 位) |
|
|
接触角测量方式 |
自动与手动 |
|
|
接触角计算方法 ( static contact angle) |
自动拟合法(ms 级别一键全自动拟合，不存在人工误差) 、三 点拟合、 五点拟合、 自动测量 (包括圆拟合法/斜圆拟合法 (Circle method/ Oblique Circle)、椭圆拟合法/斜椭圆拟 合法(Ellipse method /Oblique Ellipse)) 、凹凸面测量等 |
|
|
动态接触角测量 (Dynamic contact angle) |
前进角 (Advancing angle) ，后退角 (receding angle) ， 滞后角 (hysteresis angle) ，滚动角(选配) (可批量拟合 多张图片或视频连续拟合计算 Video analysis) |
|
|
基线拟合 |
自动与手动 |
|
|
角度范围 |
0°＜θ＜180° |
|
|
精度 |
0.1° |
|
|
分辨率 |
0.001° |
|
|
表 面 能 |
表面能测量方法 |
Fowks 法， OWRK 法， Zisman 法， EOS 法，Acid-base Theory 法,Wu harmonic mean 法,Extended Fowkes 法 (软件中预装 37 种液体数据库，可自行建立液体性能参数) 数据可直接调入用 于表面能估算，液体库数据可自行添加、删除和修改。可分别 得到固体表面能、色散力、极性力、氢键力、范德华分量、路 易斯酸分量、路易斯碱分量等 |
|
表面能单位 |
mN/m |
|
|
其 他 |
机架型材 |
欧标 160 |
|
输入电源 |
220V 50-60Hz |
|
|
仪器尺寸 |
约 640mm (W) *180mm(L)* 530mm(H) |
|
|
仪器重量 |
约 30KG |
