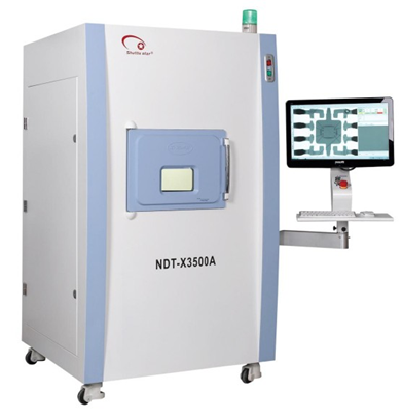

1. X-Ray 3500A 简介 — 特点
|
尺 寸： |
1160*1090*1857mm |
|
重 量： |
1100 KG |
|
供应电源： |
单相 AC 110~220V / 50~60HZ |
|
放大倍率： |
125 (几何) / 1200 (系统) |
|
Image area |
600*410 mm |
|
Testable weight |
Sample＜5kg |
|
安全性： |
泄漏量 ≤ 0.5μ sv/h |
|
X射线管
|
光管类型 |
封闭管 |
无需抽真空，无其他任何耗材成本
|
||
|
光管电压 |
100 KV |
X射线穿透力强 |
|||
|
光管电流 |
0.15mA |
大功率
|
|||
|
焦斑尺寸 |
5um |
可测低于3 微米的样品，图像效果佳
|
|||
|
冷却方式 |
油冷 |
无传统风险及维修成本
|
|||
|
数字平板探测器
|
分辨率
|
1152*1300 |
高分辨率 |
||
|
像素 / 帧率 |
49.5um / 20 Fps
|
高像素 |
|||
|
几何放大倍率
|
125 |
可检测小BGA空洞 |
|||
|
系统放大倍率
|
1200 |
可检测小BGA空洞 |
|||
|
供应电源 |
单相 110-230 V, 50/60Hz |
通用
|
|||
|
电脑
|
品牌 |
Lenovo |
Lenovo 公司承诺的售后服务 |
||
|
操作系统 |
Win XP or Win 7 |
正版软件 |
|||
|
显示器
|
24”LCD |
超大屏幕，全屏高清显示图像 |
|||
|
CPU |
酷睿双核以上
|
||||
3. X-Ray 3500A 软件介绍 — 规格描述
|
焊接不良自动判断 |
BGA 气泡 |
预设NG图像BGA参数，通过软件进行自动对比识别 |
|
|
BGA 冷焊 |
预设NG图像BGA参数，通过软件进行自动对比识别 |
||
|
BGA 短路 |
预设NG图像BGA参数，通过软件进行自动对比识别 |
||
|
BGA 假焊 |
预设NG图像BGA参数，通过软件进行自动对比识别 |
||
|
曲线图 |
辅助判断BGA虚焊 |
||
|
CNC 功能 |
运动模式编程 |
设定一个或多个产品的检测脚本，大批量流水线检测，检测精度高 |
|
|
导航图 |
快速导航定位，点到哪指到哪。 |
||
|
测试功能 |
尺寸测量 |
距离、金线弧度、斜率、角度等 |
|
|
面积测量 |
预设面积大小尺寸标准，NG产品提示功能。 |
||
|
模拟3D |
BGA等3D效果显示 |
||
|
气泡测量 |
单株、多株测量，可预设气泡标准面积自动测量 |
||
|
运动控制 |
五轴自动定位 |
导入预先某个产品程序脚本，实现快速自动定位功能，大批量检测及产品管理 |
|
|
步进功能 |
一定规格产品步进功能浏览 |
||
|
操作方式 |
CNC自动控制、键盘、鼠标等模式 |
||
|
安全门锁 |
软件识别门锁的开关状态，保证操作安全 |
||
