功能用途

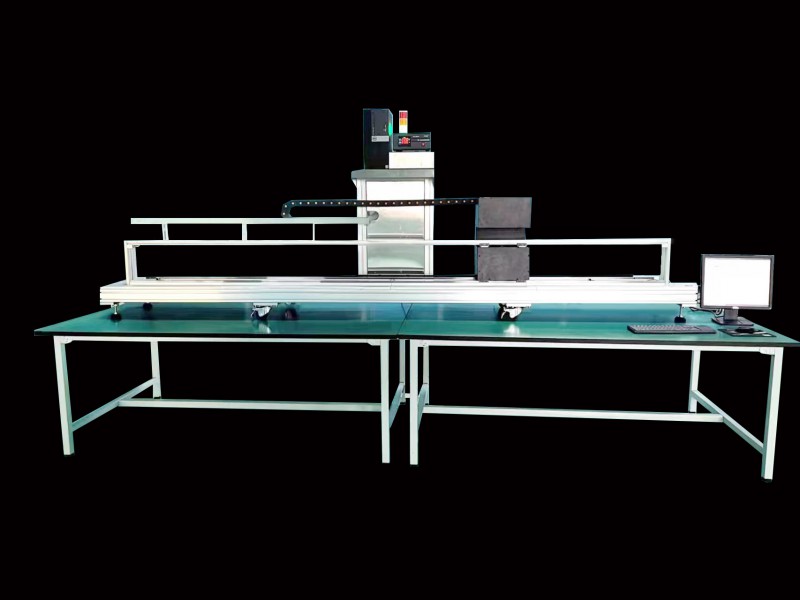

这款测量仪用于配向膜( 偏光薄膜）的品控质量管理。适用于检查配向膜的角度.



配向膜角度测量仪的显著特点：

1.光学配向薄膜可以简单测定轴向角度；

2.当配向膜角度与偏振光场中任意一光学件轴角度平行或垂直时，其相位延迟效果最弱，输出光强值最低；

当配向膜角度与偏振光场中任意一光学件轴角度呈45度时，其相位延迟效果最强，输出光强值最高。

3. 使用配向膜角度测量仪（PSV-801-M1）除了能检测各配向膜的轴角度外，还可以对偏光片的吸收轴角度进行简单分析。

配向膜轴角度的测定需专门知识及测试技巧，更需对其生产工艺、生产设备、应力性质、使用要求、应力分析技术等综合知识及经验。测定结果可用于指导生产工艺或分析产品不良原因。

主要规格：

视野：5mm~18mm

整体尺寸：330*310*370mm

电压：DC 24V

检测空间高度：110mm

光源：LED（590nm）
