Apure智能电磁流量计
●Apure电磁流量计测量原理是基于法拉第电磁感应定律流量计的测量管是一内忖绝缘材料的非导磁合金短管二只电言管径方向穿通管壁固定在测量管上其电头与忖里内表面基本齐平。
●Apure电磁流量计测量原理是基于法拉第电磁感应定律流量计的测量管是一内忖绝缘材料的非导磁合金短管二只电言管径方向穿通管壁固定在测量管上其电头与忖里内表面基本齐平。
●励磁线圈由双方波脉冲励磁时将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场,此时,如果具有一定的电导率的流体流经测量管。将切割磁力线感应出电动势E.
●电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电检出并通过电缆送至转换器,转换器将流量信号放大处理后,可显示流体流量。并能输出脉冲,模拟电流等信号,用于流量的控制与调节。

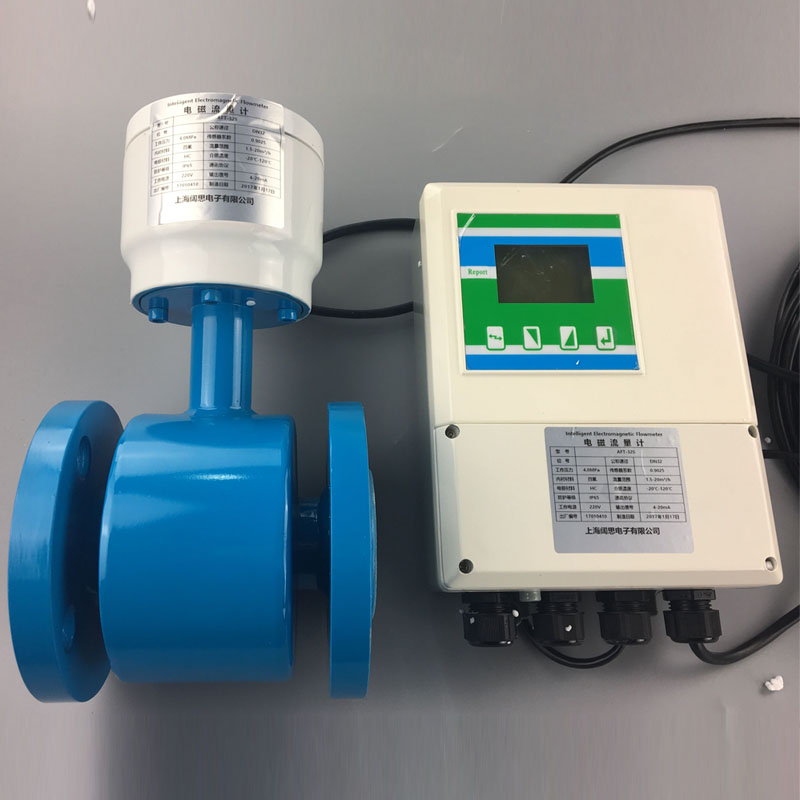

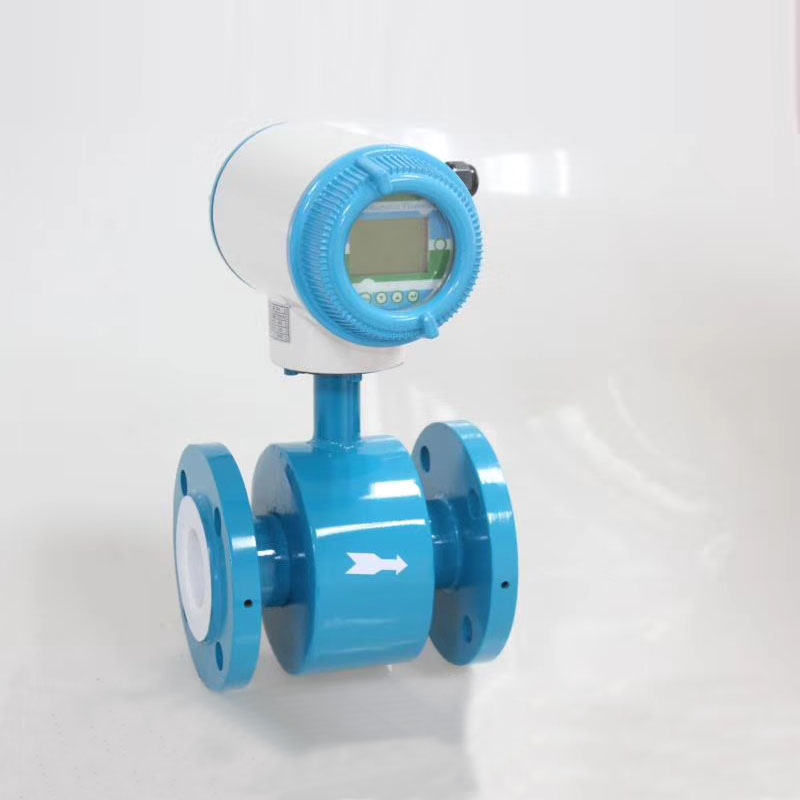

●一体式电磁流量计 分体式电磁流量计
E=KBdv
式中K.D为常数,由于励磁电流是恒流的,故B也是常数,侧由E=KBdv可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积Q成线性关系。因此,只要测量出E就可确定流量Q,这是电磁流量计的基本工作原理。
E=KBdv
式中K.D为常数,由于励磁电流是恒流的,故B也是常数,侧由E=KBdv可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积Q成线性关系。因此,只要测量出E就可确定流量Q,这是电磁流量计的基本工作原理。
●由E=KBdv可知,被测流量体介质的温度、密度、压力、电导率、液固两两相流体介质的液固成分比等参数不会影响测量结果,至于流动状态只要符合轴对称流动(如层流)就不会影响测量结果的。因此说电磁流量计是一种div724179的体积流量计。对于制造商和用户来说,只要用普通的水实际标定后就可以测量其他任何导电流体介质的体积流量,而不需要任何修正。这是电磁流量计的一突出优点,是其他任何流量计所没有的,测量管内无活动及阻流部件,因此几乎没有压力损失,并且有很高的可靠性。
●管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失、测量结果与流速分布,流体压力,温度。密度,黏度等物理参数无关。
●在现场可根据用户实际需要在线修改量程,高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简便,易学易懂。采用SMD器件和表面粘装(SMT电路可靠性强)。
●采用16位嵌入式微处理器,运算速度快,精度高,可编程频率低频矩形波励磁,div698840了流测量的稳定性,功耗低。全数字量的处理,抗干扰能力强,测量可靠,精度高,测量流量范围可达150:1.
●div354872EMI开关电源,使用电源电压变化范围大,抗EMC好。内部具有三个积算器可分别显示正向累计量及差值积算量,内部设有不掉电时钟,可记录16次掉电时间。具有RS485、RS232 、Hart和Modbus等数字通讯信号输出。
●使用方便安装后只需接上电源即可使用。瞬时累积流量直接中文显示与液晶屏上下二排。
技术参数 |
公称通经系列DNA(MM)
管道式四氟村里:10.15.20.25.32.40.50.65. 80.100.125150.200.250.300.350.400.450.500.600 管道式橡胶衬里:40.50.65.80.100.125. 150.200.300.350.400.500.600.800.1000.1200注:特殊规格可以定制 |
电导率范围:被测流体电导率>=5us/cm,大多数以水位成分的介质,其电导率在200-800US/cm范围内,均可选用电磁流量
|
流动方向:正,反,净流量,量程比:150:1,重复性误差:测量值的±0.1%
|
输出电流及负载电阻:4-20mA全隔离负载电阻<750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源<=35V导通时集电大电流为25mA
|
精度等级:管道式:0.3级,0.5级,1.0级
|
电材料:含钼不锈钢、钛、钽、哈氏合金、铂或其他特殊电材料
|
被测介质温度:普通橡胶衬里:-20---+60℃ 高温橡胶衬里:-20---+90℃ 聚四氟乙烯衬里:-30---+100℃ 高温型乙烯衬里:-30---+180℃
|
防护等级:潜水型:IP68,其他型:IP65
|
额定工作压力:管道式:DN100--DN65;<=2.5帕斯卡,DN80--DN150;<=1.6帕斯卡,DN200--DN1200;<=1.0帕斯卡
|
供电电源:85-265v;45-63HZ
|
流量测量范围:流量测量范围对流量速度范围是:0.3-15m/S
|
直管段长度:管道式 :上游>=5DN,下游>=2DN
|
连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB9119-88的规定 。
|
防爆标志:mdllBT4
|
环境温度:-25℃-----+60℃
|
相对温度:5%-----95%
|
消耗总功率:小于20W
|
应用场合
|
由于电磁流量计有其div803976的优点:因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶、给排水、div794343、水利水工、钢铁、石油、制药等工业领域中,用来测量各种酸、碱、盐、溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、各种饮料、黑液、绿液等导电液体介质的体积流量。
常见介质电导率表 |
液体
|
电导率
|
液体
|
电导率(us/cm)
|
各种酸
|
10*10 801*1000
|
啤酒
|
600-800
|
碱液
|
8*10*-30*10000
|
麦芽汁
|
500-1000
|
蒸馏水
|
0.01-5
|
牛奶
|
200-300
|
水及饮料
|
200-800
|
水果酱
|
400-1000
|
电、接地环材料的选择
|
电、接地环材料
|
被测液体举例
|
|
316不锈钢
|
不耐无机酸、有机酸、氯化物的腐蚀,用于非腐蚀性介质
|
生活及工业用水、污水、矿浆、糖浆
|
含钼不锈钢
|
对温度<80℃各种浓度的酸及碱溶液具有强的耐腐蚀性
|
磷酸、烧酸
|
OCr18Ni12Mo2Ti
|
||
钛(Ti)
|
特别适用于氯离子存在的场合使用,能耐氯化物(氯化钙、氯化钾、氯化铵、氯化钠)硫化物、碱液的腐蚀
|
冷冻盐水、海水、氨水双氧水、乙酸
|
钽(Ta)
|
具有优良的耐腐蚀性,几乎和玻璃相似,几乎能耐div59412化学介质(包括沸点的盐酸、硝酸、王水、硫酸)的腐蚀。不耐碱、氢氟酸、氧化物及发烟硫酸的腐蚀。
|
盐酸王水、硝酸、硫酸
|
铂(Pt)
|
几乎适用于所有化学介质的腐蚀,但不适用于王水和铵盐
|
浓硫酸、热碱溶液
|
衬里材料选择说明:
|
||||||||||||
|
||||||||||||
电磁流量计
|
备注
|
Qmin(m3/h)
|
Qmax(m3/h)
|
DN(mm)
|
AYT-10S
|
一体式
|
0.0283
|
4.24
|
10
|
AFT-10L
|
分体式
|
|||
AYT-15S
|
一体式
|
0.0636
|
9.54
|
15
|
AFT-15L
|
分体式
|
|||
AYT-20S
|
一体式
|
0.12
|
16.96
|
20
|
AFT-20L
|
分体式
|
|||
AYT-25S
|
一体式
|
0.176
|
26.5
|
25
|
AFT-25L
|
分体式
|
|||
AYT-32S
|
一体式
|
0.29
|
43.42
|
32
|
AFT-32L
|
分体式
|
|||
AYT-40S
|
一体式
|
0.452
|
67.85
|
40
|
AFT-40L
|
分体式
|
|||
AYT-50S
|
一体式
|
0.7
|
106
|
50
|
AFT-50L
|
分体式
|
|||
AYT-65S
|
一体式
|
1.19
|
179
|
65
|
AFT-65L
|
分体式
|
|||
AYT-80S
|
一体式
|
1.8
|
271
|
80
|
AFT-80L
|
分体式
|
|||
AYT-100S
|
一体式
|
2.28
|
424
|
100
|
AFT-100L
|
分体式
|
|||
AYT-125S
|
一体式
|
4.41
|
662
|
125
|
AFT-125L
|
分体式
|
|||
AYT-150S
|
一体式
|
6.36
|
954
|
150
|
AFT-150L
|
分体式
|
|||
AYT-200S
|
一体式
|
11.3
|
1690
|
200
|
AFT-200L
|
分体式
|
|||
AYT-250S
|
一体式
|
17.6
|
2650
|
250
|
AFT-250L
|
分体式
|
|||
AYT-300S
|
一体式
|
25.4
|
3810
|
300
|
AFT-300L
|
分体式
|
|||
AYT-350S
|
一体式
|
34.6
|
5190
|
350
|
