钢套钢保温管道由输送介质的工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层通过设备依次向外结合而成。

钢套钢蒸汽保温管是由外护钢管加钢管防腐、保温层及内工作钢管组合而成。钢套钢蒸气复合保温管[1] 适用于输送2.5MPa、350摄氏度以下的蒸汽或其它介质，该产品用钢管做外防护层，具有强度高，不易损坏，施工检修简便，使用寿命长的优点。

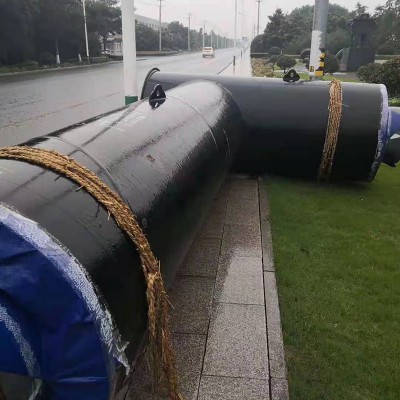

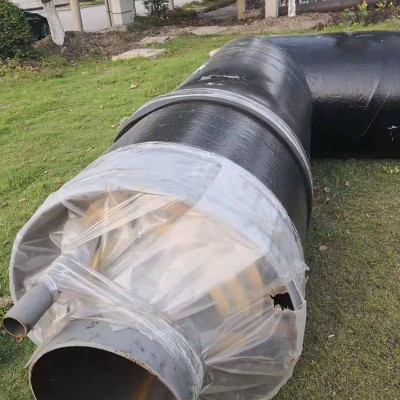

保温弯头，弯头保温，

保温弯头，弯头保温，

钢套钢保温管保温结构依据滑动方式不同分为:内滑动式与外滑动式

1、内滑动式:保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成(基本已不使用)。

2、外滑动式:保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。

1.防腐层:保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。

2.外护钢管: 保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。

3.玻璃棉保温隔热层、空气保温层: 保证介质温度，保证外护管表面保持常温。

4.铝箔反射层: 保证有机泡沫材料不进入无机硬质耐高温层;反射耐高温层部分热量。

5.无机硬质保温层:耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。

6.不锈钢紧固带、滑动导向支架: 保证工作钢管热胀冷缩自由运动。

7.工作钢管:保证输送介质正常流动
