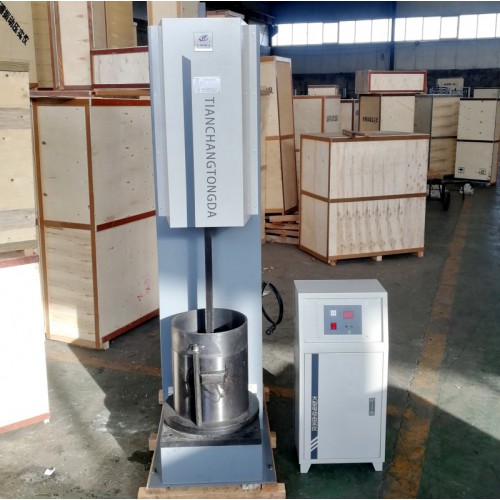

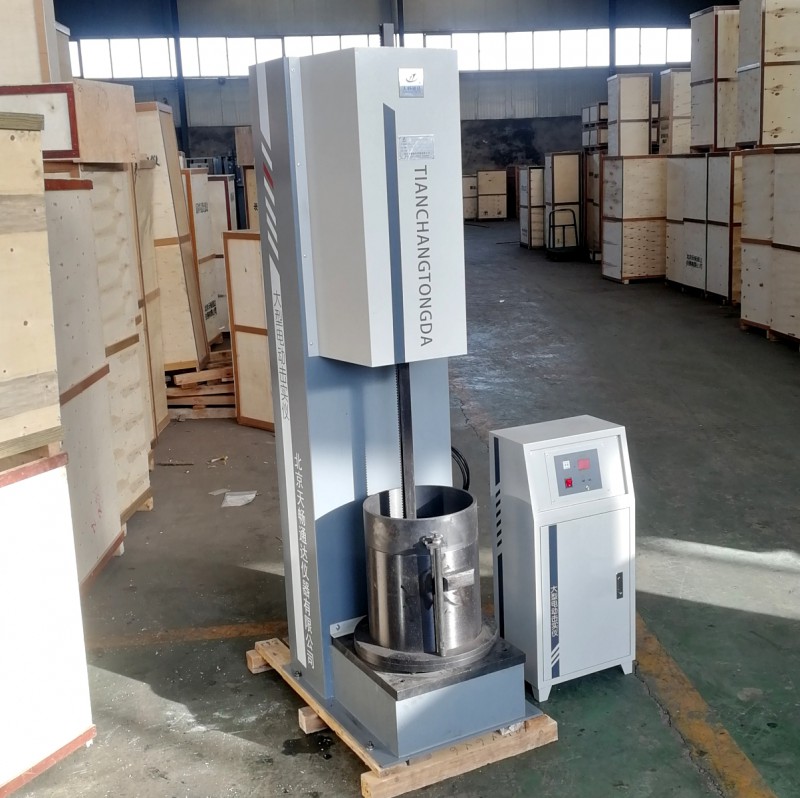

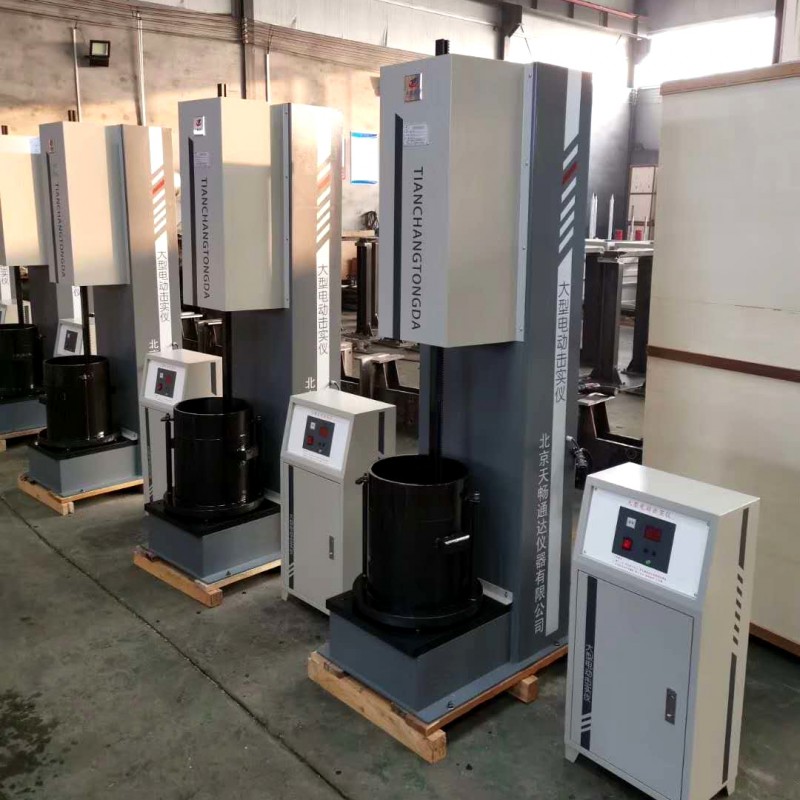

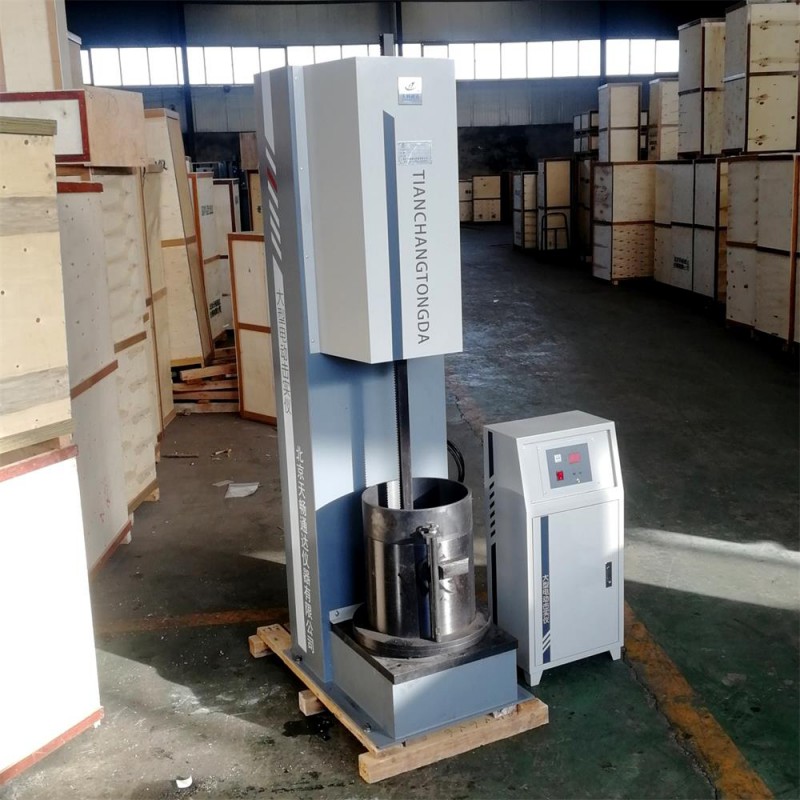

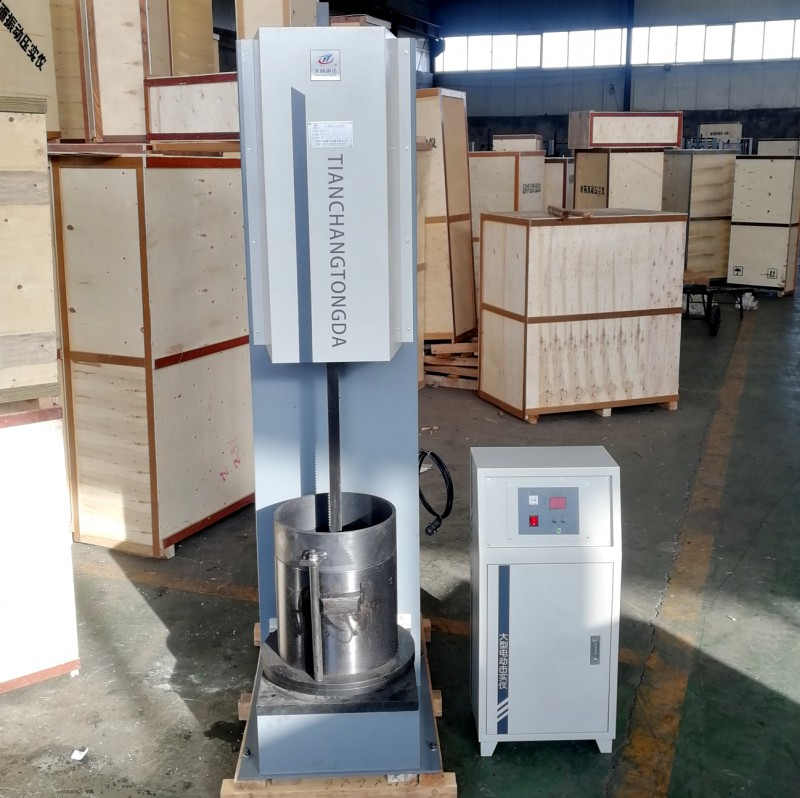

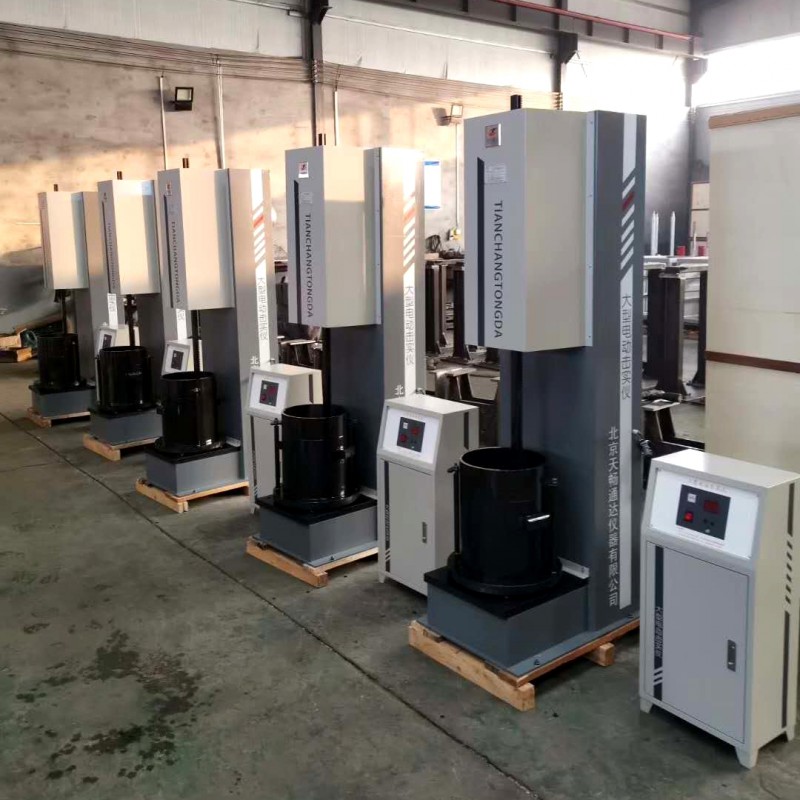

新标准粗粒土击实仪
一、概述

     本仪器是根据中华人民共和国水电部有关规程，设计制造的，既可做重型击实实验，又可做轻型击实实验。符合中华人民共和国国家标准GBT50123-2019《土工试验方法标准》和电力行业标准DL/T5365-2006《建筑工程和水利水电工程粗粒土实验规程》。

     本仪器采用新型电子元件做为存储，可做智能的击实实验。具有结构简单、外形美观、使用方便、运行可靠、自动化程度高、抗干扰能力强、是一种先进、实用理想的水电土工实验设备。

二、仪器主要技术参数

1.      击实锤重：35.2kg、15.5kg

2.      击实落高：600mm

3.      锤底直径：150mm

4.      试筒直径：300mm

5.      试筒高度：288mm

6.      击实层数：3

7.      击实次数：88、44

8.      落锤速度：约每分钟18次

9.      电机功率：2.2KW

10.    整机重量约：1000kg

11.    地脚螺栓位置：长×宽（570mm×550mm）

三、仪器组成

     试模采用高强度碳钢制成，为组合式设计，组装时先把两个半圆试模，在击实底盘上对齐装好，然后套好上套环，这时试筒内壁、外壁均为正圆。固定好外壁上的四条紧固螺栓，(注意：一定要固定好，用大力紧固。否则在击实过程中会损坏试模。这时再把试筒、上套环连接好，击实前试模内壁涂好油脂，以方便取试件)。

四、仪器的安装

     仪器应安装在远离办公室、居民区的轻体房屋内，用螺栓固定。同时纵横两方向做水平调整。

五、注意事项

1．因仪器本身存在强震，使用一段时间后，应将仪器内外所有螺丝、螺母及连接处紧固一遍。

2．在插拔连接缆线时，用手握住插头旋转，而不是用力拉。

3．每个工作日，要在链条、方扛、舌板及试筒下面的加油孔内加注20号机械油。

4．使用一段时间后，如发现链条松弛，应及时进行调整，保持链条的合理涨度。
