矿用光缆即煤矿用阻燃通讯光缆或煤矿用阻燃通信光缆，简称为矿用光缆、煤矿光缆或
煤用光缆，其型号为MGTSV。

     1、矿用光缆MGTSV是光纤光缆在通讯领域中的一个特殊应用，即专业用于煤矿行业的通
讯光缆，是在煤矿、金 矿、铁矿等矿山场合下的光缆。

     2、矿用光缆MGTSV不仅继承了光纤光缆的全部性能外，还因为煤矿行业的特殊要求而增
设了许多特殊性能，主要增设的性

能为阻燃特性、防鼠特性（矿井特殊环境），因煤矿、金矿、铁矿等矿井，特别是煤矿为事
故多发地，为确保意外发生时仍然保证通讯畅通，减少损失，国家安全生产监督管理局（国
家煤矿安全监察局）强制要求用于煤矿的所有产品，也包括通讯光缆在内的安全认证即：矿
用产品安全标志认证

     3、因为其他如金矿、铁矿等没有相应标准，由于煤矿光缆综合性能是矿用方面唯一的标
准，也是该行业要求比较高的

执行标准，因此其他矿山一般均按照煤矿用光缆进行设计和生产

     4、安标认证的通讯光缆只有一个型号即MGTSV，并且对应的要求如下，其实用官方实用
范围是：矿山、隧道的竖井、巷道

分为：a-中心束管式（2－12芯 ，因为工艺的问题，这种工艺只能生产到12芯）

b-层绞式(2-144芯，一般小于12芯时偏向采用中心束管式)

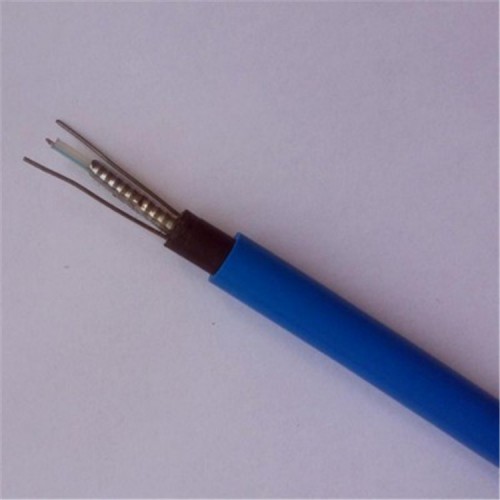

     1、中心束管式：由内到外依次为光纤，光纤膏，松套管，细钢丝（多跟围绕成一圈），钢
带，PE内护层，阻燃护套(蓝色)

     2、层绞式： 由内到外依次为中心加强件（一般用磷化钢丝），光纤，光纤膏，松套管，扎
带，缆膏，钢带，PE内护层，

阻燃护套（蓝色）

     矿用阻燃光缆的结构是将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充
阻水化合 物。 缆芯的中心是一根磷化钢丝或挤上聚乙烯的钢丝绳，松套管(或填充绳及信号线)
围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物钢-聚乙烯粘结内护套
后，蓝色阻燃PVC护套成缆.

中心束管式矿用光缆MGTSV（2-12芯）

     线缆外径：11.4mm，线缆重量：190kg/km,最小弯曲半径：120（静态）/240（动态），拉
伸力：1500N短期)/600N（长期）压扁性能：1000N/100mm
