铁路信号电缆适用于额定电压交流500V或直流1000V及以下传输铁路控制信号、音频信号或某些自动装置用固定敷设的各种电缆。

规格及范围：

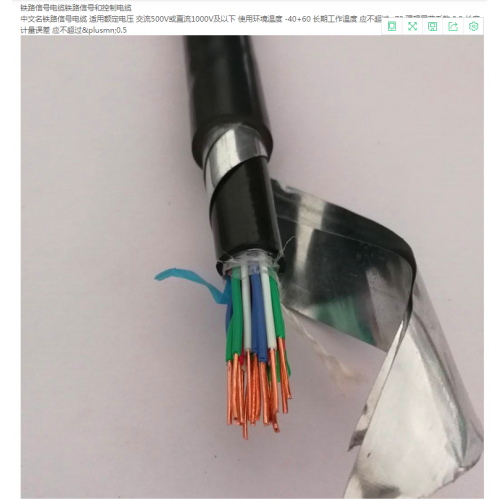

聚乙稀绝缘综合护套钢带铠装聚氯乙烯护套铁路信号电缆
PTYY  PTYA23 PTYA22 PTY23 PTY22 PTYAH23 PZYA23 PZYA22 PZY23 PZY22 0.8mm(1/1.0MM) 4-61芯 适用于交流额定电压500V或直流电压1000V及以下传输音频信号及固定敷设的铁路信号和集团自动化装配的控制线路，能传输铁路信集团的一般自动信号，还可传输移频自动闭塞及业务通话等音频信号。

塑料绝缘和聚氯乙烯护套铁路信号电缆
PTYAH PTYA PZYA PTYV PTY22 PTY23 (PZY02 PZY03 PZY23 PZY22)1/0.8mm(1/1.0mm) 2-48芯 适用于额定电压交流500V或直流1000V及以下的铁路信号联络、火警信号、电报及其他自动装置系统。

使用特性：
电缆在-40℃-+50℃环境下使用。
电缆导体长期工作温度应不超过70℃。
普通护套的电缆在环境温度不低于-5℃下敷设，耐塞护套为-10℃。
弯曲半径不低于电缆外径的15倍(敷设时)，且适用于任何水平差的干扰。

PTYY

聚乙烯 缘聚乙烯护套铁路信号电缆

PTY22

聚乙烯 缘钢带铠装聚氯乙烯外护套铁路信号电缆

PTY23

聚乙烯 缘钢带铠装聚乙烯外护套铁路信号电缆

PTYA22

聚乙烯 缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆

PTYA23

聚乙烯 缘综合护套钢带铠装聚乙烯外护套铁路信号电缆

PTYL22

聚乙烯 缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆

PTYL23

聚乙烯 缘铝护套钢带铠装聚乙烯外护套铁路信号电缆

线芯的长期允许工作温度应不超过70度，电缆环境使用温度-40度致60度。综合护套、铝护套均有屏蔽作用，均适用于经过计算机需要设置屏蔽电缆的电气化区段。电缆导体为铜芯导体，导体直径1.0mm，线芯 缘采用高压聚乙烯， 缘厚度0.6mm厚度允许偏差0.1mm。 缘线芯绞合时相邻两层的绞合方向相反，芯数为7芯以上的电缆，每一层应有红、绿两根芯数作为标志线。且不同于同层中其他线芯的颜色。

PTYL22-1 PTYL2-1综合屏蔽信号电缆

产品介绍：

产品名称型号规格:

型号名称规格

PTYL22-1聚乙烯 缘铝护套钢带铠装聚氯乙烯外护套综合屏蔽信号电缆4～48芯

PTYL23-1聚乙烯 缘铝护套钢带铠装聚乙烯外护套综合屏蔽信号电缆

注： 1.具有低烟无卤阻燃性能的电缆在上述标准型号前加“WDZC-”。 2.具有防白蚁性能的电缆在上述标准型号前加“FBY-”。 3.电缆规格分A和B型，导体线径1.0mm和1.13mm。

产品功能介绍:

本产品适用于额定电压交流500V或直流1000V及以下的铁路信号系统（UM71轨道电路制式）中有关设备和控制装置之间的联接，可用于传输铁路信号、音频信号、移频信号或某些自动信号装置的控制电路。本产品具有良好的电磁屏蔽性能，适用于固定敷设在电气化铁路的干线或强电干扰区段。

电缆的使用环境温度为-40℃～ 60℃。

电缆导体长期工作温度不应超过 70℃。

电缆敷设环境温度：聚氯乙烯和阻燃外护套电缆应不低于0℃；聚乙烯外护套电缆应不低于-10℃。

电缆的允许弯曲半径：铠装电缆应不小于电缆外径的15倍。

电缆敷设范围：可敷设在土壤、槽、管中，能承受较大的机械外力。
