校平机的卷筒料在左右箱体活动轴座上自由滚动，打开卷筒材料。钢板在输送架上向校平机推进，是配合校平机的前道工序。

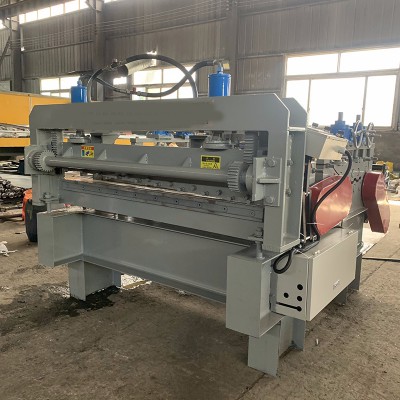

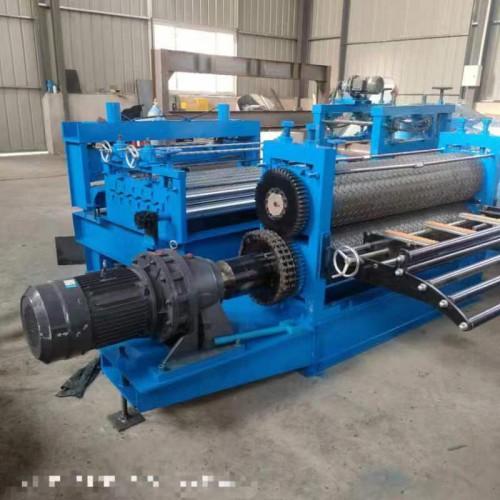

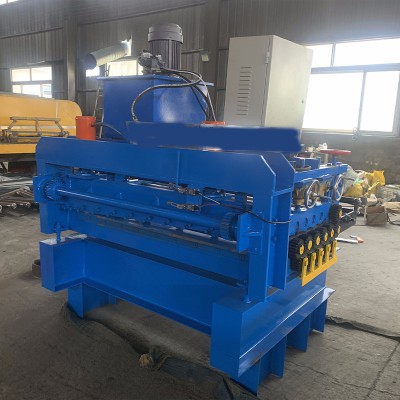

校平机是金属板材校平的用设备，用于校平线钢板、不平整板可根据相关配置组成开卷、校平、剪切生产线和其它板材制品生产线。



校平机芯轴通过四个端面上带斜度燕尾槽连接四块扇形板，每块扇形板在尾端通过一个径向滑道防止其轴向窜动，但可以实现沿径向涨缩。在卷筒轴尾端连接有旋转油缸，油缸活塞杆通过卷筒轴中心的拉杆驱动前端四棱轴轴向滑动，从而带动扇形板径向涨缩。卷筒可以通过附加的四块扇形板来增加公称直径。开卷机机架可以在机座的导轨上移动，由液压缸进行驱动，可实现中心位置控制。为加强卷筒的稳定性，在卷筒头部设计有支撑臂装置，当卷筒上有钢卷时，支撑臂通过油缸驱动，托住卷筒头部，平时支撑臂缩回，不会影响上卷。



校平机的特点：



1、主体机架：由型钢、A3钢板、#45钢锻打轴承座组焊后而成，经退火定性处理不变形；两个轴承座一次镗孔而成，确定主轴安装的同心度，不产生径向跳动。



2、涨缩卷筒：采用滑块式推拉膨胀卷筒形式；四块弧形板、线割滑块对，涨缩直径Ф460~Ф520；工作长度1300mm，整体芯轴确定卷筒涨大和缩小时同心度，卷筒表面电镀硬铬。



3、刹车装置：采用气动碟式刹车组件，刹车力度可调节，停车时刹紧，开车时拖刹运行，确定待机和开机状态都不会松卷，以免松卷时刮伤板面。



  超源压瓦机械制造厂地处环渤海经济圈，风景优美的渤海之滨，位于有铸造之乡，汽车模具之乡之称的泊头市，北依京津，东临渤海，京沪高速，104国道，京沪、石黄高速纵贯全境。



      本厂多年一直从事钢结构用屋面及墙面压型板设备的生产。同时有致力于对各种新品的研制和开发，拥有多种生产设备和开发设计人才，产品以效率，高精度，加工消耗低等特点深受广大客户欢迎。其产品从一开始的普通屋面板、墙面板成型机到现在已开发制造出几十个系列的压型生产线，可以满足钢结构建筑的需要。产品有隐藏式屋面板成型机、琉璃瓦成型机、二合一双层成型机、脊瓦、附件成型机、大跨度有梁、无梁拱形机、卷闸门成型机、落水管成型机、放料机、跺料机、彩钢夹芯板生产线、c型钢、z型钢檩条生产线、楼面钢楼承板生产线、高速护栏生产线、开卷-校平-剪切-跺料机生产线等系列设备。



      我厂拥有多年行业经验及完整、科学的质量管理体系，可根据客户的要求而生产。欢迎各界朋友莅临参观、指导和业务洽谈。
