产品技术规范书

设备名称: 电缆故障测试仪

型    号: BO-2133

生产厂家: 武汉博试电气有限公司

品    牌: 博试电气





采用标准：

DL/T 846-2004        《高电压测试设备通用技术条件系列标准》

DL/T 848-2004        《高压试验装置通用技术条件》

DL/T 596-2005        《电力设备预防性试验规程》

GB50150-2006　　     《电气装置安装工程电气设备交接试验标准》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900　　　　　　　 《电工名词术语》

GB/T16927.1~2-1997　 《高电压试验技术》

GB4793-1984 《电子测量仪器安全要求》

GB191      《包装贮运标志》

GB/T.311-1997        《高压输变电设备的绝缘与配合》





组成：

BO-2131直流高压发生器

BO-2132电缆寻迹及故障定位仪

BO-2133电缆故障测试仪

BO-2134 电缆识别仪















BO-2131直流高压发生器



功能简述：

BO-2131直流高压发生器是电缆故障检测系统的组成部分，用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

仪器特点：

一体化直流高压发生器。操作方便，自动保护。

主要技术参数

1. 输入电源：AC 220V，50Hz

2. 输出电压：DC 0～15kV

3. 额定功率：2KVA

4. 环境温度：0～40oC

5. 环境湿度：<75%RH

6. 海拔高度：<1000m

7. 绝缘等级：A级

8. 尺寸： 430×540×410 m

9. 重量： 48.5 kg

主要清单：













BO-2132 电缆寻迹及故障定位仪

功能简述：

BO-2132电缆寻迹及故障定位仪是由BO-2132F发射机、BO-2132J型接收机、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表，适用于具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，电缆电路的探测以及电缆埋深等测试。

本仪器采用了石英晶体振荡器，中大规模集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。由于仪器采用了小型镍镉畜电池供电，因此仪器具有体积小，重量轻，耗电小，便于携带等优点，特别适用于野外作业。

仪器特点：

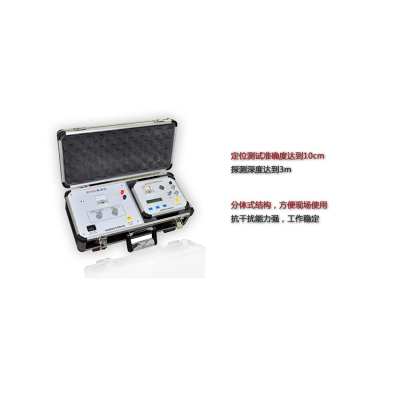

1． 分体式结构，方便现场使用。

2． 定位测试准确度达到10cm，探测深度达到3m。

抗干扰能力强，工作稳定。

主要技术参数

1．准确定点的故障绝缘阻值：0～5MΩ

2．定位测试准确度：≤±10cm

3．探测线缆深度：≤3m

主要清单：







BO-2133 电缆故障测试仪

功能简述：

有线通信的畅通和电力的输送有赖于电缆线路的正常运行。一旦线路发生障碍，不及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。因而，电缆故障测试仪是维护各种电缆的重要工具。电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

电缆故障智能测试仪是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

 仪器特点：

1．功能齐全

测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的精确位置。

2. 测试精度高

仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

3. 智能化程度高

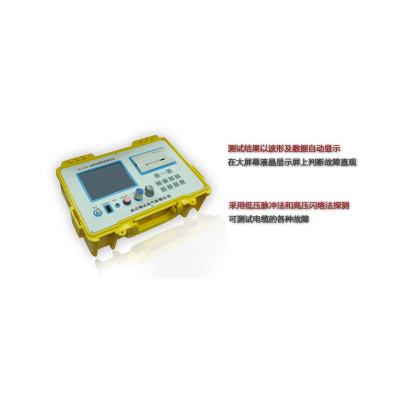

测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

4. 具有波形及参数存储，调出功能

采用非易失性器件，关机后波形、数据不易失。

5. 具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

6． 具有波形扩展比例功能。

改变波形比例，可扩展波形进行精确测试。

7. 可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8. 具有根据不同的被测电缆随时修改传播速度功能。

9. 小体积便携式外形，内装可充电的电池供电，方便携带和使用。

主要技术参数

1. 最远测试距离：32km (明线可达100千米)

2. 探测盲区：　　　1m

3. 读数分辨率：　　1m

4. 功耗：　　　　　5VA

5. 使用条件：环境温度　　　  0℃～＋40℃

极限温度　  －10℃～＋50℃）

相对湿度　　40℃（20～90）%RH

大气压强　 （86～106）Kpa

重量：3.5kg

主要清单：





BO-2134电缆识别仪

功能简述：

BO-2134电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它是一小型化手提式，紧凑型仪器，装在铝合金箱内，由一个信号发生器，一个带卡钳的接收机及连线构成。

仪器特点：

1. 为了可靠准确地识别电缆，需要给被识别电缆加一特殊的信号，该信号要被专用接收机接收，利用这一特性便能识别出要找的电缆。

2. 接收机上的放大调节器可调整信号强度。

主要技术参数

1．电源输入：AC220V 50Hz。

2．主机外型尺寸：400mm×270mm×210mm

3．接收机外型尺寸：155mm×205mm×50mm
