产品技术规范书

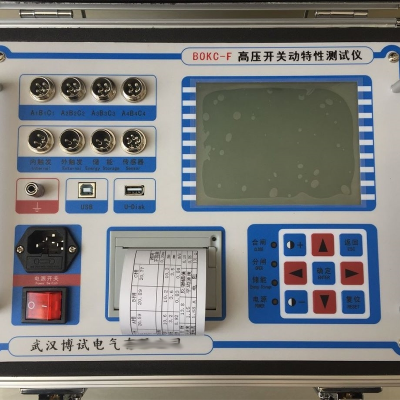

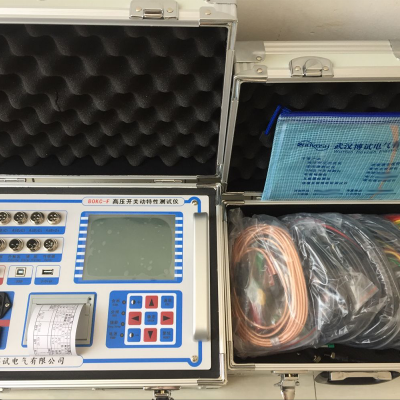

设备名称: 高压开关动特性测试仪

型    号: BOKC-F

生产厂家: 武汉博试电气有限公司

品    牌: 博试电气



一、 采用标准：

l DL/T 846.3-2004       《高电压测试设备通用技术条件 第3部分:高压开关综合测试仪》

l DL/T 596-2005         《电力设备预防性试验规程》

l GB1094.1-GB1094.6-96 《外壳防护等级》

l GB2900　　　　　　　 《电工名词术语》

l GB/T16927.1~2-1997　 《高电压试验技术》

l GB4793-1984 《电子测量仪器安全要求》

l GB191       《包装贮运标志》

l GB/T.311-1997         《高压输变电设备的绝缘与配合》



二、 功能简述：

BOKC-F 高压开关动特性测试仪，是本公司依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技 术条件》第3分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少 油、多油、真空、六氟化硫等高压断路器的机械动特性参数。



三、 仪器特点：

●  合（分）闸顺序                 ●  超行程
●  合（分）闸最大时间         ●  过行程
●  三相不同期                          ●  刚合（分）速度
●  同相不同期                        ●  最大速度
●  合（分）闸时间                 ●  平均速度
●  动作时间                            ●  金短时间
●  弹跳时间                            ●  无流时间
●  弹跳次数                             ●  电流波形曲线(动态)
●  弹跳幅度     　　　　         ●  时间行程速度动态曲线(ms)
●  行程                                    ●  时间行程速度动态曲线(mm)
●  开距（单位均为:  时间ms     速度  m/s     距离 mm）特点
●  可做电动操作和手动操作;
●  适且500kV电压等级以内各种高压断路器的机械动特性测试；
●  可实测行程和自定义行程；
●  能够实现断路器的单合、单分、合分、重合,重分操作；
●  接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图；
●  采用汉字提示以人机对话的方式操作；
●  数据准确，抗干扰性强，体积小，重量轻，美观大方；
●  机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；
●  机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；
●  仪器内置直流电源,可选择范围:（0-300V/20A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.
●  能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；
●  可配置上传软件，实现电脑存档和网上查阅, 打印。



四、主要技术参数：

1.1、 使用环境

输入电源  220V±10%  50Hz±10%         大气压力  86～106kpa

温    度  －10～40℃                   湿    度  ≦80%RH

1.2、 安全性能

绝缘电阻  ＞2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

1.3、 基本参数

时    间： 量程   25000.0ms          最小分辩率0.01ms

　　　     误差   ① 250   ms档位       0.01ms±1个字

② 2500  ms档位        0.1ms±1个字

　　　　      　  ③ 25000 ms档位          1ms±1个字

速    度： 量程　 20.00m/s             分辩率0.01m/s

           误差　 ① 0-2m/s以内       ±0.1m/s±1个字

                  ②  2m/s以上        ±0.2m/s±1个字

	量 程	分辩率	误 差
真空断路器	50.0mm	0.1mm	0.1±1个字
SF6断路器	300.0mm	1mm
少油断路器	600.0mm

行    程：







电    流： 量程 20.00A               分辩率0.01A

输出电源： DC0～300V数字可调/20A（瞬时工作），分辨率1V。

外形尺寸： 360mm(L)×280mm(W)×300mm(H)

重　　量： 9kg
