产品技术规范书

设备名称: 工频耐压试验装置

型    号: BOWJH

生产厂家: 武汉博试电气有限公司

品    牌: 博试电气



一、 采用标准：

DL/T 848.2-2004        《高压试验装置通用技术条件第2部分:工频高压试验装置》

DL/T 474.4-2006        《现场绝缘试验实施导则 第4部分:交流耐压试验》

DL/T 596-2005          《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900　　　　　　　 《电工名词术语》

GB/T16927.1~2-1997　 《高电压试验技术》

GB4793-1984 《电子测量仪器安全要求》

GB191       《包装贮运标志》

GB/T.311-1997         《高压输变电设备的绝缘与配合》





二、 功能简述：

     BOWJH工频耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

    工频耐压试验装置是根据最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。



三、   仪器特点：

1.监视功能：高压电压 低压电流  零位指示  电源指示 工作指示 计时指示

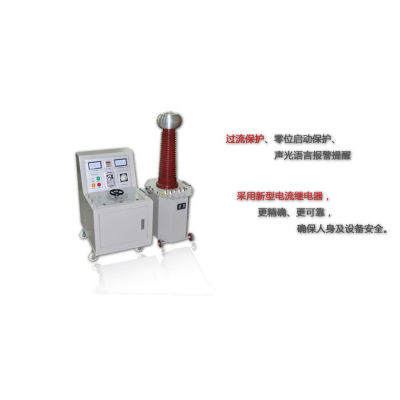

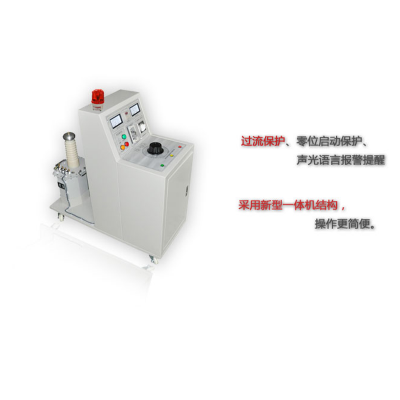

2.保护功能：过流保护、零位启动保护、声光语言报警提醒

3.采用新型时间继电器，计时范围更广（1S～99H）

4.采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

5.试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

6.试验变压器（5kVA以上）装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。



四、  技术参数:

控制箱（台）参数：（常规参数见下表1）

型号规格	容量	输 入 电 源				输  出 电 压		重量（kg）
		相数	（V）	（A）		（V）	（A）
BOWJH-2/220	2	1	220	10	0-250		8	14
BOWJH -3/220	3	1	220	15	0-250		12	16
BOWJH -5/220	5	1	220	25	0-250		20	18
BOWJH-10/220	10	1	220	50	0-250		40	80
BOWJH -15/400	15	2	380	37.5	0-430		34.8	90
BOWJH -20/400	20	2	380	50	0-430		46.5	100
BOWJH -25/400	25	2	380	62.5	0-430		58.1	120
BOWJH -30/400	30	2	380	75	0-430		69.7	140
BOWJH -50/400	50	2	.380	125	0-430		116.2	160
BOWJH -100/400	100	2	380	250	0-430		232.5	50

说明：1. 如有特殊参数要求，可按用户的技术参数进行设计制作。

        2. 输出容量为5kVA以下（含5kVA）时控制部分为箱式，其它都为台式。







表2.YD系列交流试验变压器



注：以上提供的目录，为本公司的通用参数的试验变压器，如有特殊参数规格， 也可根据用户提供的参数和要求设计生产，以满足客户的需要。





五、  产品清单：
